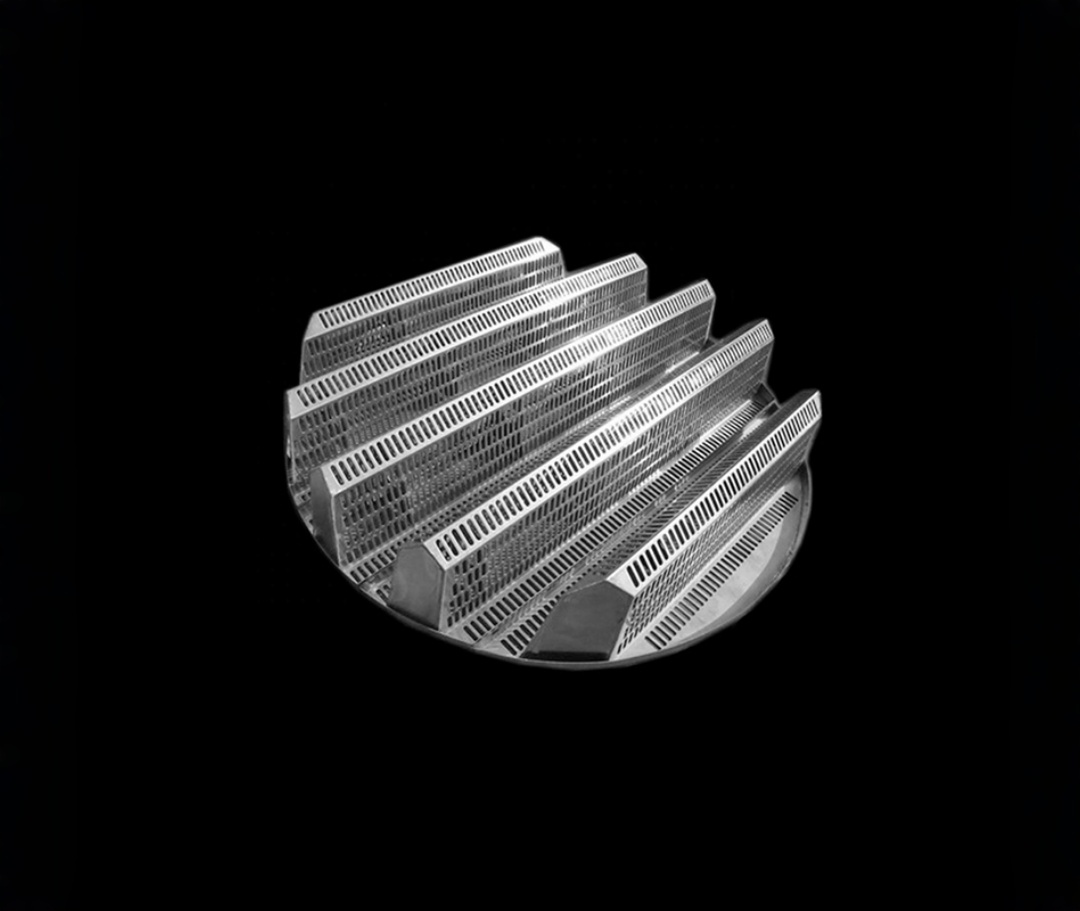

Crest Type Support GridHeavy-Duty Packing Support (Camel Hump) |
||
|
Engineered with a unique wave-like (crest) profile, this support grid provides maximum free area (≥90%) to minimize pressure drop while offering superior mechanical strength to support heavy random packing beds. |
||
|
||
|
Engineering Service: Free Structural Calculation | Fabrication: Laser Cutting & Leveling Test | Delivery: Fast Track Available |
Heavy-duty packing support designed for maximum free area and structural integrity.
Ensuring minimal pressure drop and reliable support for deep packing beds.

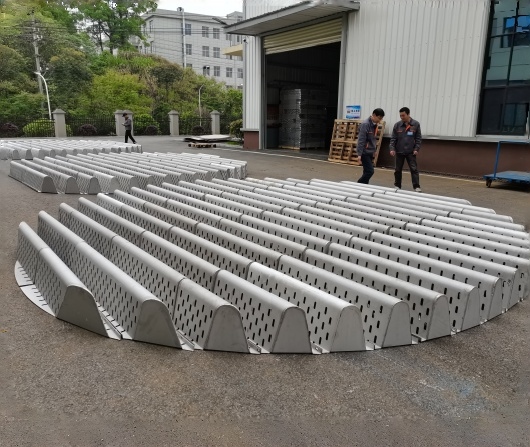

Wave-like crest design maximizes free area, minimizing pressure drop across the grid.
Reinforced ribs provide exceptional strength to support heavy ceramic or metal random packing.

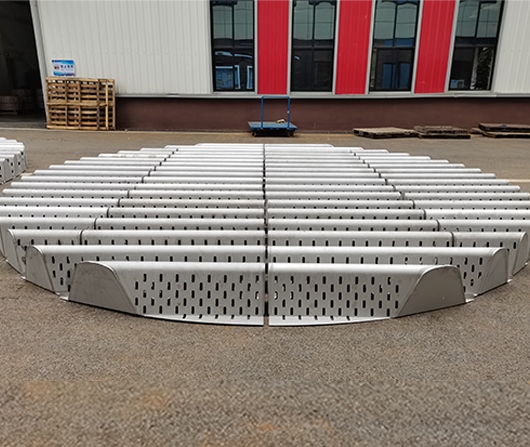

Available in two halves for easy installation through narrow manways without cutting.
Robust structural engineering and precision welding.
Precision fabrication for structural column internals.
Ensures accurate dimensions and smooth edges.
Reinforced joints for high load-bearing capacity.
Guarantees flatness to prevent packing tilt.
Standard configurations and customization options.
Essential for supporting mass transfer media in towers.
Полный ассортимент устройств для удаления тумана, включая туманоуловители с сетчатыми подушечками, туманоуловители лопастного типа. и жидкие коалесцеры для разделения увлеченных жидкостей. Продукция доступна из различных металлов, пластмасс и термопластов для широкого спектра применений.Туманоуловители используются в верхней части насадочной колонны или вместе с сборной тарелкой между двумя насадочными слоями. Они отделять капли жидкости от газового потока. Выброс капель из колонны и/или унос жидкости с одной ступени на следующий сведен к минимуму. Наши туманоуловители разработаны для оптимальной работы в конкретных условиях применения.
ЧИТАТЬ ДАЛЕЕ
Опорная решетчатая пластина должна быть сконструирована таким образом, чтобы обеспечить как можно более неограниченный поток газов и жидкостей в колонне. Это особенно важно в зоне между опорной решеткой и насадочным слоем, поскольку существует опасность блокировки потока газа неподходящей насадочной опорой. Основной функцией этих устройств является структурная поддержка насадочного слоя башни. Опорные сетки работают как в структурированных, так и в случайных процессах упаковки для самых разных целей.
ЧИТАТЬ ДАЛЕЕ
Лоток для пузырьковых крышек представляет собой плоскую перфорированную пластину со стояками (наподобие труб) вокруг перфораций и заглушками в виде перевернутых чашек над стояками.Колпачки обычно снабжены прорезями или отверстиями, через которые выходит пар. Крышка монтируется таким образом, чтобы между стояком и крышкой было пространство для прохождения пара. Пар поднимается через стояк и направляется вниз по крышке, проходя через щели в крышке и, наконец, барботируя через жидкость на тарелке. Поскольку пару приходится проходить через множество каналов, это приводит к более высокому перепаду давления и меньшей производительности, чем у других традиционных тарелок. Жидкость и пена заполняются тарелкой на глубину, по меньшей мере равную высоте переливного устройства или высоты стояка, что дает тарелке с барботажной крышкой уникальную возможность использования для реакционных задач.
ЧИТАТЬ ДАЛЕЕ
Тарелки с пузырьковыми крышками используются в основном в приложениях с очень низкой загрузкой жидкости и очень высокой гибкостью, где требуются большие диапазоны регулирования. В пузырьковой крышке над каждым отверстием установлен стояк или дымоход, а также крышка, закрывающая стояк. Крышка монтируется таким образом, чтобы между стояком и крышкой было пространство для прохождения пара. Пар поднимается через дымоход и направляется крышкой вниз, наконец выходит через щели в крышке и, наконец, пузырится через жидкость на поддоне.
ЧИТАТЬ ДАЛЕЕ
Лоток для пузырьковых крышек представляет собой плоскую перфорированную пластину со стояками (наподобие труб) вокруг перфораций и заглушками в виде перевернутых чашек над стояками.Колпачки обычно снабжены прорезями или отверстиями, через которые выходит пар. Крышка монтируется таким образом, чтобы между стояком и крышкой было пространство для прохождения пара. Пар поднимается через стояк и направляется вниз по крышке, проходя через щели в крышке и, наконец, барботируя через жидкость на тарелке. Поскольку пару приходится проходить через множество каналов, это приводит к более высокому перепаду давления и меньшей производительности, чем у других традиционных тарелок. Жидкость и пена заполняются тарелкой на глубину, по меньшей мере равную высоте переливного устройства или высоты стояка, что дает тарелке с барботажной крышкой уникальную возможность использования для реакционных задач.
ЧИТАТЬ ДАЛЕЕ
Пластик горбовые опоры (также называется упаковочные опорные сетки или ограничители кровати) являются важнейшими компонентами в упакованные колонны и дистилляционные башни, предназначенные для равномерного распределения веса и предотвращения разрушения или блокировки нижних секций колонны насадочным материалом (например, кольцами Палля, кольцами Рашига или структурированной насадкой).Основные характеристики пластиковых опорных горбовМатериал: Сделано из ПП (полипропилен), ПВДФ (поливинилиденфторид) или ХПВХ, выбранный по химической стойкости.Дизайн: Волнообразная (горб) или сетчатая структура, обеспечивающая высокую открытая местность (60-90%) для оптимального поток жидкости.Функция:Поддерживает вес упаковочного материала для предотвращения поломки.Обеспечивает равномерное распределение газа и жидкости.Предотвращает падение набивки в нижнюю часть колонны.Коррозионная стойкость: Подходит для кислотные, щелочные и органические химические среды.Легкий и простой в установке: Гораздо более долговечны, чем металлические опоры в коррозионных условиях.Приложения1. Химическая и нефтехимическая промышленностьДистилляционные, абсорбционные и скрубберные колонны для:Процессы с серной, азотной и соляной кислотой.Очистка газа (удаление H₂S, CO₂).Рекуперация растворителей в фармацевтической и агрохимической промышленности.2. Водоподготовка и очистка сточных водБашни скруббера для удаления аммиак, хлор и ЛОС.Градирня поддержка упаковки для максимизации эффективность теплопередачи.3. Контроль загрязнения воздухаИспользуется в Системы десульфурации дымовых газов (ДДГ) держать случайная упаковка.Скрубберы для контроля запаха для промышленных выбросов.4. Нефтегазовая промышленностьБашни осушки гликоля (переработка природного газа).Установки аминовой очистки (удаление H₂S и CO₂).
ЧИТАТЬ ДАЛЕЕ
