Наполнитель Диксона может использоваться в лабораторных условиях для разделения высокочистых продуктов небольшими партиями.

📅10 апреля 2025 г. | ✍️Техническая команда FXSINO

В области химической инженерии и лабораторных методов разделения достижение высокой чистоты часто требует специализированного оборудования. Упаковка Диксонатакже известный как θ-кольцо (тета-кольцо)Этот материал выделяется как превосходное решение для высокочистой обработки и мелкосерийного производства. В отличие от традиционных твердых наполнителей, эта уникальная сетчатая структура обеспечивает непревзойденную эффективность массопереноса, что делает его оптимальным выбором для сложных процессов дистилляции и абсорбции.

Что такое компания Dixon Packing?

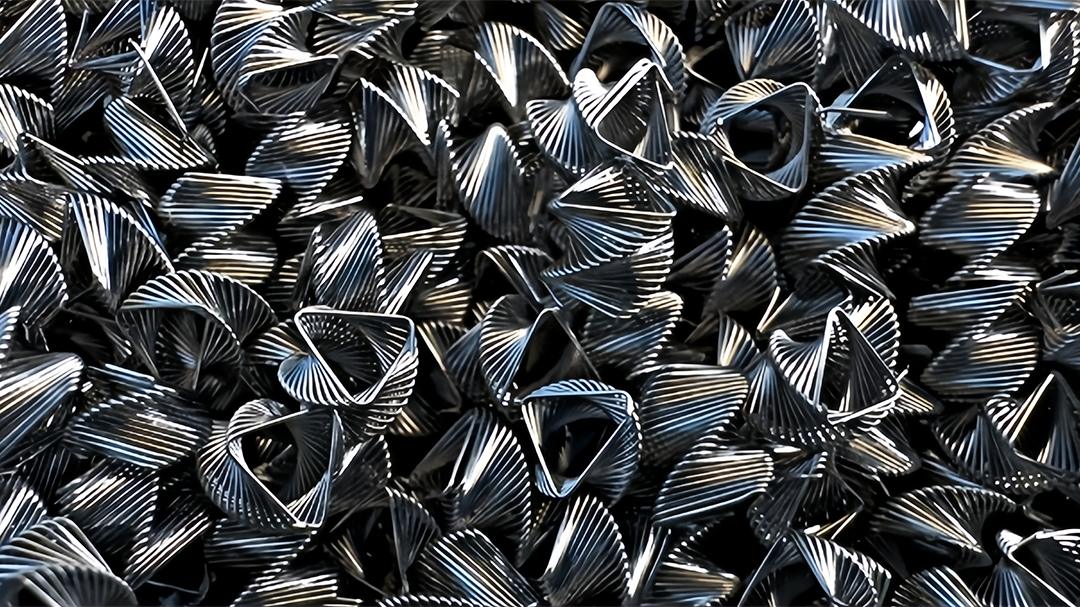

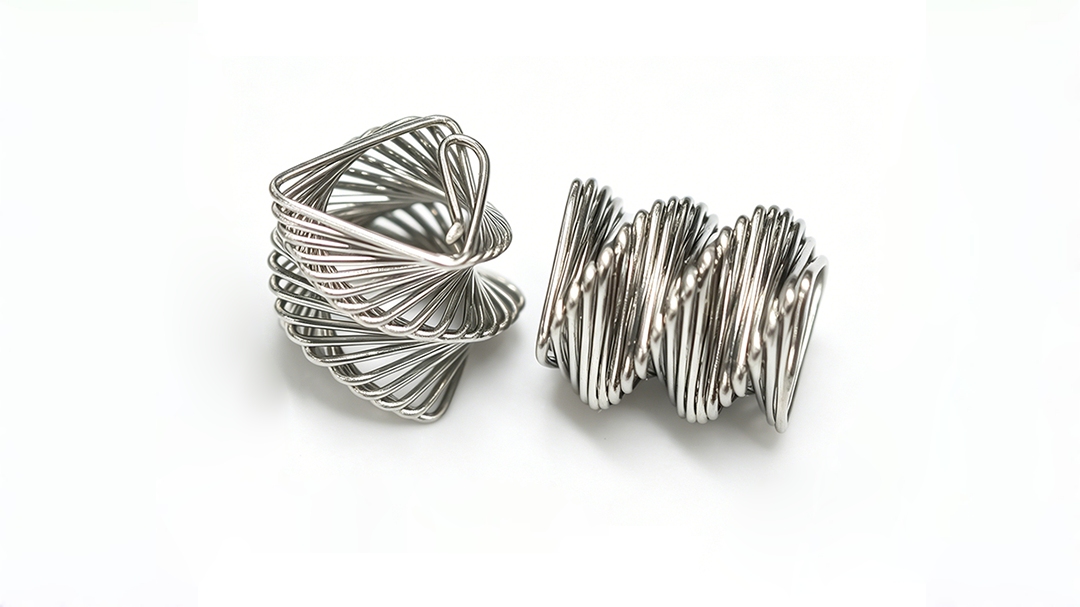

Упаковочный материал Диксона — это тип упаковки. мелкодисперсная, высокоэффективная упаковка Тщательно изготовлена ​​из металлической проволочной сетки, как правило, из нержавеющей стали или меди. Ее наиболее характерной геометрической особенностью является то, что она диаметр равен его высоте (d=h), создавая характерную форму «тета».

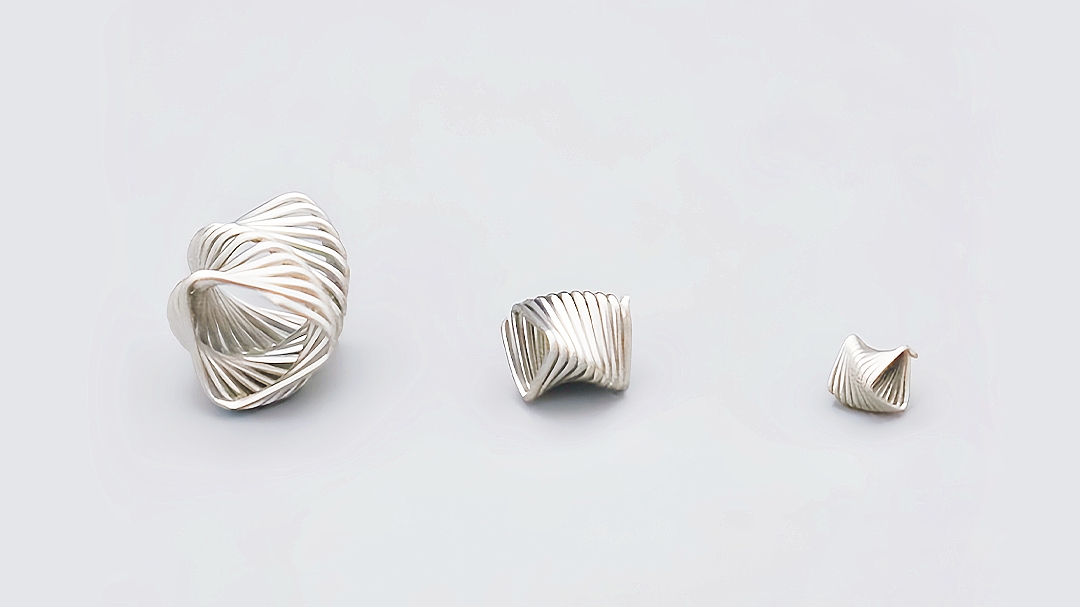

Кольца Dixon, выпускаемые с различными размерами ячеек, разработаны для максимального увеличения площади поверхности при минимизации перепада давления. Типичные характеристики включают:

2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 | 9×9 | 10×10 | 11×11 | 12×12 мм

Такой широкий диапазон размеров позволяет инженерам подобрать оптимальный размер для конкретных диаметров колонн и скоростей потока.

Ключевые преимущества производительности

Исключительные эксплуатационные характеристики наполнителя Dixon во многом объясняются следующими факторами: капиллярное действие из тонкой металлической сетки. Вот основные преимущества, которые делают его превосходящим обычные керамические или пластиковые кольца:

1. Превосходное распределение жидкости и образование пленки.

Металлическая проволочная сетка позволяет жидкости образовывать однородную тонкую пленку, а не течь крупными каплями. Это максимизирует площадь контакта газа и жидкости, что имеет решающее значение для эффективного тепло- и массообмена.

2. Устранение канализации

Данная конструкция эффективно нарушает предпочтительные пути потока. Это значительно снижает нестабильные явления, такие как поток по каналу (где газ обходит жидкость) и поток через стенки, обеспечивая более стабильный и эффективный процесс разделения.

3. Низкое падение давления

Открытая, каркасная структура проволочной сетки обеспечивает меньшее сопротивление потоку газа по сравнению с сплошными наполнителями. Это делает кольца Диксона особенно подходящими для высоковакуумная дистилляция процессы, в которых минимизация падения давления имеет решающее значение.

4. Высокая эффективность разделения (высокое теоретическое количество тарелок)

Благодаря полному смачиванию металлической поверхности и большой эффективной площади поверхности, наполнитель Диксона обеспечивает более высокую эффективность. скорость образования пленкиЭто позволяет получать большее количество теоретических тарелок на метр высоты слоя, что означает возможность получения более чистых продуктов в колоннах меньшей длины.

Факторы, влияющие на эффективность

Несмотря на высокую эффективность, на производительность упаковочной системы Dixon влияют несколько эксплуатационных факторов:

• Скорость газа: Эффективность, как правило, возрастает с увеличением скорости потока газа до достижения оптимального значения.
• Смачиваемость поверхности: Повышенная смачиваемость поверхности упаковки приводит к лучшему формированию пленки и улучшению массопереноса.
• Диаметр колонны: Между эффективностью набивки и диаметром колонны существует пропорциональная зависимость. Колонны меньшего диаметра, как правило, демонстрируют более выраженные характеристики эффективности.
• Предварительная обработка для увлажнения: Надлежащее предварительное увлажнение наполнителя перед началом работы имеет важное значение для обеспечения стабильной и эффективной работы. Когда Dr/d > 10, HETP = 0,8–1,2 Dr; когда Dr/d > 70, эффективность разделения значительно снижается.

Почему стоит выбрать двухслойные кольца Dixon?

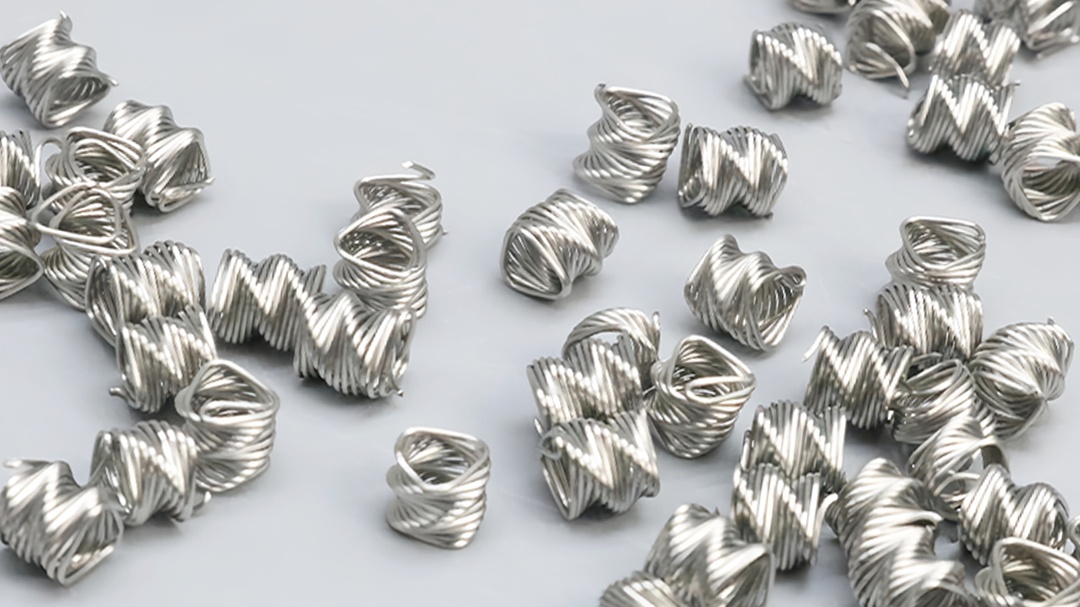

Для повышения механической стабильности и эффективности разделения кольца Диксона выпускаются как в однослойном, так и в двухслойном исполнении. Двухслойные кольца Диксона В состав упаковки входит дополнительный слой сетки, что значительно повышает механическую прочность и жесткость упаковки.

Для применений, требующих больших размеров (как правило). 5×5 мм или большеДвухслойный вариант настоятельно рекомендуется для предотвращения деформации и сохранения структурной целостности под нагрузкой.

Типичные области применения

Благодаря своим уникальным свойствам, наполнитель Диксона в основном используется в ситуациях, требующих точности и высокой чистоты:

• Лаборатория и НИОКР: Идеально подходит для небольших стеклянных дистилляционных колонн и пилотных установок.
• Высокочистое химическое разделение: Незаменим для разделения сложных смесей в тонком химическом и фармацевтическом синтезе.
• Разделение изотопов: Благодаря своей сверхвысокой эффективности, этот метод используется в специализированных областях для разделения стабильных изотопов.
• Регенерация растворителя: Эффективно очищает и регенерирует ценные растворители в небольших партиях.

Технические характеристики

Заключение

Если ваш технологический процесс требует высочайшего уровня чистоты в малом масштабе, то наполнитель Dixon (θ-кольцо) — это оптимальный выбор. Его инновационная конструкция из проволочной сетки преодолевает ограничения традиционных твердых наполнителей, обеспечивая превосходный массообмен, снижение перепада давления и непревзойденную эффективность.
