Пример модернизации крупного химического завода: проектные решения для повышения эффективности на 30% с использованием седловидных кольцевых наполнителей.

Предыстория проекта и проблемы

A Башня для удаления кислой воды/регенератора амина Крупный нефтехимический комплекс в Восточном Китае долгое время страдал от недостаточной мощности и высокого энергопотребления. Первоначальная башня, заполненная обычной хаотичной набивкой, страдала от серьезных проблем. канализация и пристенное течение После многих лет эксплуатации это привело к ухудшению распределения газа и жидкости и снижению эффективности массопереноса. Падение давления в системе увеличилось примерно на 40%, что вызвало значительное увеличение потребления пара в кипятильнике. Кроме того, содержание H₂S в регенерированном кислом газе колебалось, не всегда соответствуя экологическим требованиям и требованиям к подаче сырья на последующие этапы. Эта башня стала критическим узким местом, ограничивающим возможности завода по переработке высокосернистой нефти. Основная цель этой модернизации заключалась в замене существующей насадки на высокоэффективную без изменения основной конструкции башни, с целью достижения Увеличение мощности на 15%., значительное повышение эффективности массопереноса, и снижение энергопотребления системы.

Три основных принципа проектирования для повышения эффективности на 30%

Резкий скачок в эффективности стал результатом не одного изменения, а синергетической оптимизации по трем ключевым параметрам: упаковка. выбор, материалы и системная интеграцияВсе они направлены на устранение конкретных узких мест в процессе.

1. Оптимизация выбора упаковки: от стандартной до индивидуальной.

Диагностика проблемыОригинальные металлические кольца Палла демонстрировали быструю деградацию распределения жидкой пленки с течением времени в склонной к пенообразованию вязкой аминной системе растворов.

Дизайнерская практика: Суперкольца для седла Были выбраны для замены колец Палла. Их уникальная асимметричная геометрия седла обеспечивает два основных преимущества:

• Антиканальный дизайнСедловидные изгибы и внутренние распорки нарушают направленный поток жидкости, значительно уменьшая пристеночное течение и образование каналов, что приводит к более равномерному распределению жидкости в слое.
• Улучшенное использование внутренних поверхностейПо сравнению с кольцевыми насадками, вогнутые поверхности седловидных колец лучше «обволакивают» жидкость, продлевая время пребывания жидкой пленки и обеспечивая более извилистый путь для газа, тем самым увеличивая эффективную площадь массопереноса.

Данные по делуГидравлические испытания показали, что при том же коэффициенте F новые опорные кольца Super Saddle Rings снижают Высота, эквивалентная высоте теоретической пластины (HETP), примерно на 18% выше. и опустил кровать падение давления на 30-35%закладывая гидродинамическую основу для повышения эффективности.

2. Модернизация материалов: соответствие суровым химическим условиям окружающей среды.

Диагностика проблемыОригинальные кольца Палла из углеродистой стали подвергались риску Общая коррозия и коррозионное растрескивание под напряжением (КРН) в аминной среде (содержащей CO₂, H₂S и следы продуктов разложения). Продукты коррозии могут загрязнять растворитель и забивать пустоты в наполнителе, усугубляя образование каналов.

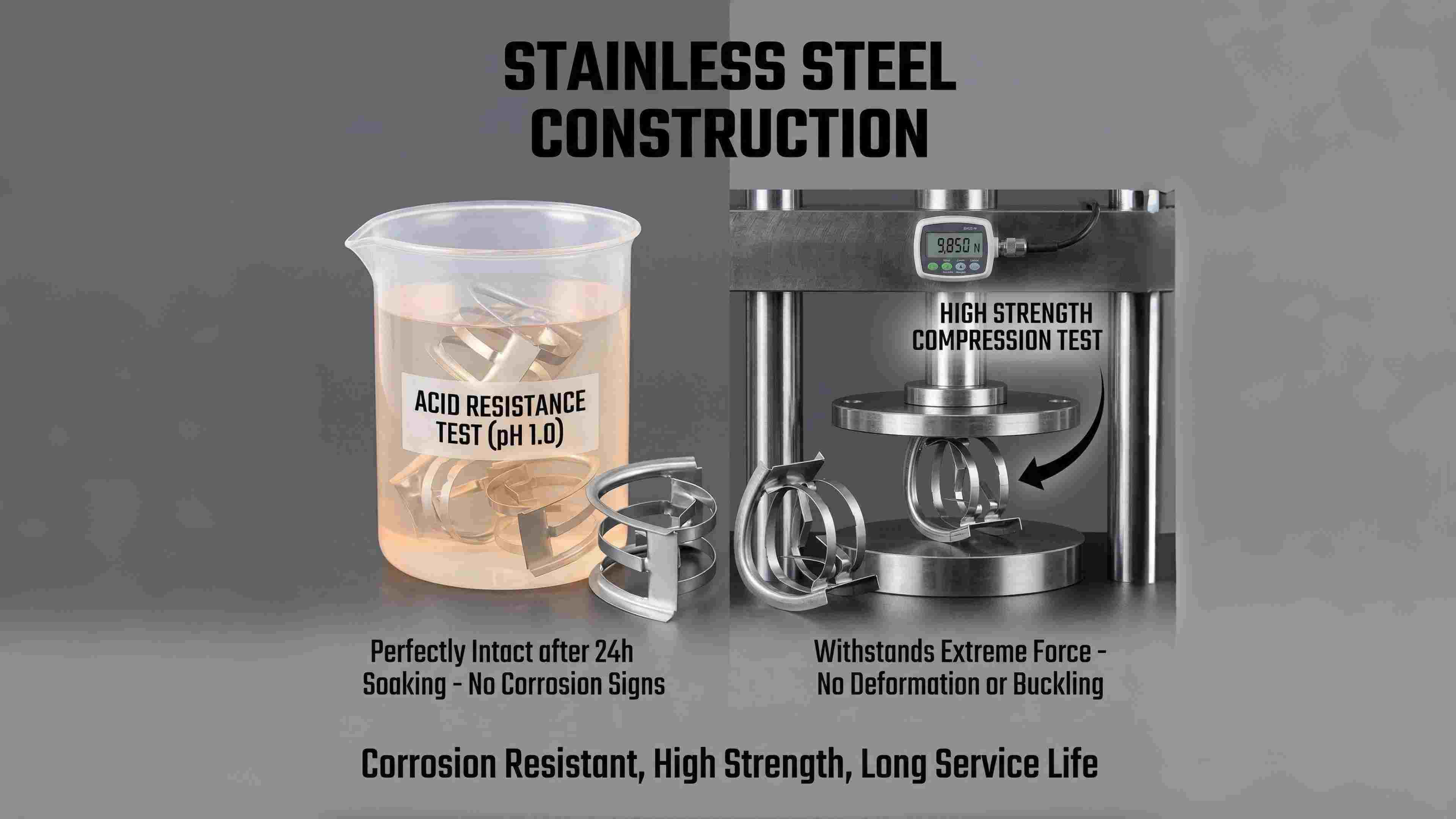

Дизайнерская практикаУглеродистая сталь была заменена на Дуплексная нержавеющая сталь 2205 для седельных колец. Этот материал сочетает в себе преимущества аустенитных и ферритных марок:

• Превосходная коррозионная стойкостьОбладает значительно лучшей устойчивостью к коррозионному растрескиванию под воздействием хлоридов и аминной среде по сравнению с 316L, что обеспечивает более длительный срок службы.
• Высокая прочностьЭто позволяет уменьшить толщину стенок, снизить вес наполнителя, увеличить долю пустот в слое и дополнительно способствовать снижению перепада давления.

Данные по делуИспытания коррозионных образцов в имитированных условиях показали годовую скорость коррозии менее 0,01 мм/год для дуплексной стали 2205. Ожидаемый срок службы уплотнения увеличился с 4-5 лет до более чем 10 лет, что свидетельствует о более благоприятных перспективах. Общая стоимость владения (TCO).

3. Проектирование системной интеграции: «Точное размещение» упаковки.

Диагностика проблемыПростое изменение наполнителя без оптимизации внутренних компонентов приводит к неоптимальным результатам. Первоначальный жидкостный распределитель перестал соответствовать рабочим характеристикам нового наполнителя.

Дизайнерская практика:

• Реорганизация компании-дистрибьютора жидких продуктов: А желобчатый распределитель жидкости Была произведена повторная калибровка и установка в соответствии с характеристиками распределения капель на седловидных кольцах, что позволило оптимизировать количество капельных точек на единицу площади.
• Оптимизация структуры слояОдна высокая кровать была разделена на две короткие кровати с промежуточным распределителем жидкости. Это эффективно предотвратило «эффект масштабирования» по высоте колонны, поддерживая высокоравномерное распределение газа и жидкости по всему поперечному сечению.
• Строгий протокол установки: Подробный Процедура погрузки методом «сухой» послойной упаковки и а протокол калибровки уровня распределителя (Допуск ≤ 3 мм) строго соблюдался для обеспечения идеального воплощения теоретического проекта в практику.

Результаты модернизации и проверка производительности

Проект был реализован в ходе планового останова завода в 2025 году и успешно запущен с первой попытки. Ниже приведено сравнение ключевых показателей эффективности после 6-месячного тестового запуска:

Заключение и основные выводы

ЗаключениеЭтот случай демонстрирует, что модернизация химической башни, сочетающая в себе выбор... высокоэффективное уплотнение седлового кольцаприменение коррозионностойкие сплавы, и проектирование высокоточной системной интеграции Это надежный путь к достижению существенного повышения эффективности (в данном случае, примерно на 30% комплексного улучшения). Это представляет собой не просто замену компонента, а комплексное решение, основанное на... гидродинамическая оптимизация, материаловедение и передовые инженерные методы..
