Металлическая структурированная набивка: эталон высокоэффективного разделения

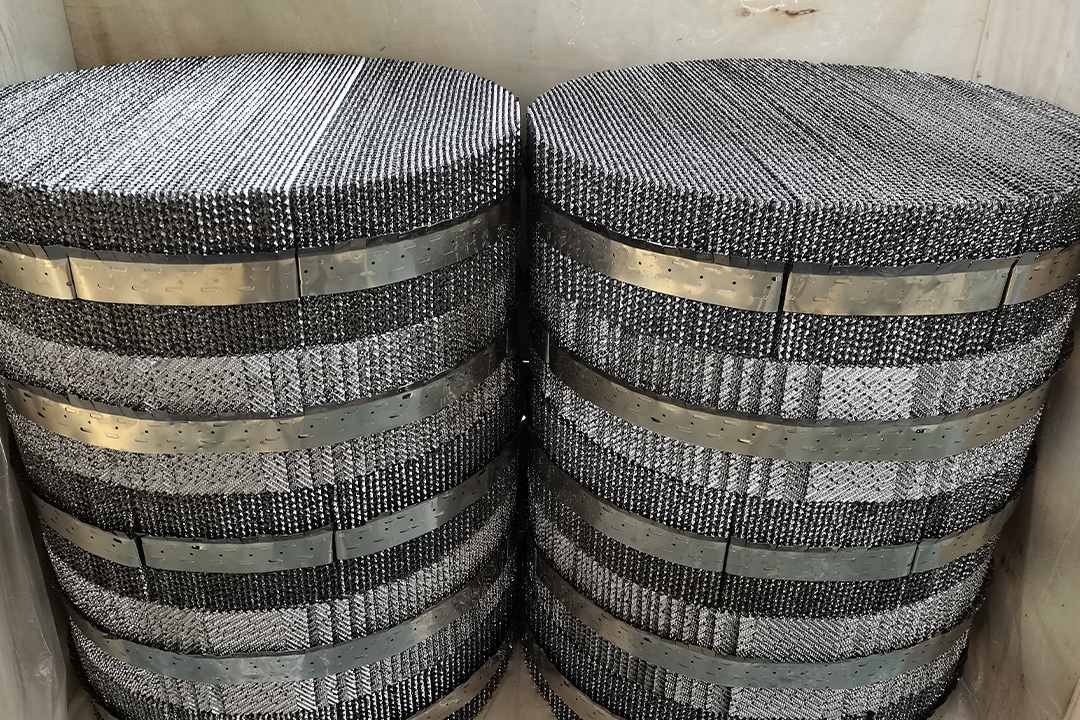

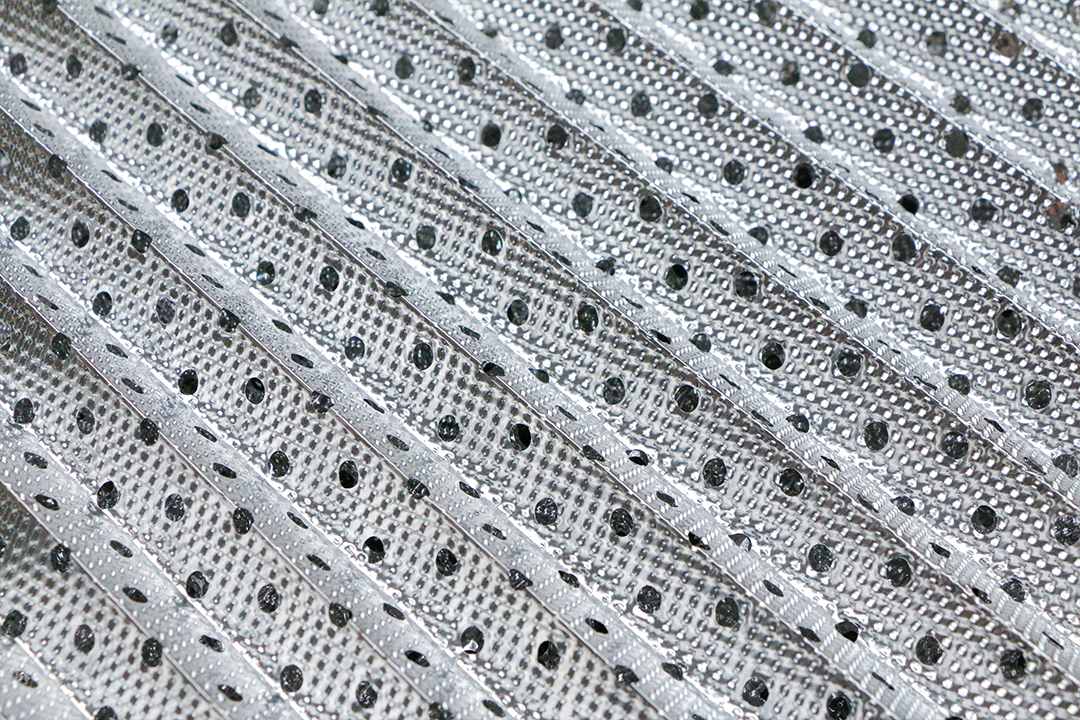

Рисунок 1: Высокоточные гофрированные листы из структурированной металлической упаковки, обеспечивающие максимальную площадь поверхности.

Когда в процессе разделения требуется максимальная чистота при минимальном энергопотреблении, Металлическая структурированная упаковка Это идеальное решение. Изготовленная из точно гофрированных металлических листов, эта набивка создает геометрически упорядоченный поток, исключающий образование каналов и минимизирующий падение давления. Это отраслевой стандарт для вакуумная дистилляция, CO₂ улавливание и сложные нефтехимические разделения.

В этом руководстве подробно описано, как выбрать оптимальные характеристики и избежать распространенных ошибок при установке, чтобы обеспечить максимальную производительность колонны.

Сравнение характеристик и свойств

Ловушка 1: Плохое распределение жидкости

Структурированная насадка крайне чувствительна к неравномерному распределению жидкости. Если распределитель жидкости не обеспечивает равномерный поток по всей поверхности насадки, эффективность резко падает. Никогда не используйте высокоэффективную структурированную набивку с изношенным или плохо спроектированным распределителем. Вложите средства в высококачественный поддонный или распылительный распределитель.

Ловушка 2: Неправильное выравнивание во время установки.

В отличие от случайной набивки, структурированная набивка должна быть идеально ровной. Даже наклон на 1 градус может привести к тому, что пар будет обходить набивку с верхней стороны. При укладке используйте лазерный или строительный уровень, чтобы убедиться, что каждый слой идеально горизонтален.

Ловушка 3: Игнорирование стеклоочистителей

Пар имеет тенденцию перемещаться вдоль стенки колонны. Без уплотнителей стенки этот пар обходит зону массопереноса. Убедитесь, что ваша конструкция упаковки включает в себя сегментированные стеновые уплотнители, которые направляют пар обратно в каналы гофрированного листа.

1. Выбор модели: Для обычной дистилляции и абсорбции выбирайте модель 250Y (хороший баланс эффективности и производительности). Для разделения высокочистых веществ, требующих большего количества теоретических ступеней на небольшой высоте, выбирайте модель 500Y.
2. Выбор материалов: Для обычной эксплуатации используйте нержавеющую сталь 304SS. Для работы в кислых средах можно перейти на сталь 316L, а для высокотемпературной закалки — на сталь 410SS. Для экстремальной коррозии (например, при воздействии водорода) рекомендуется использовать сталь 304SS.₂(например, S или хлориды), рассмотрите монель или титан.
3. Обработка поверхности: Для жидкостей с низким поверхностным натяжением рекомендуется использовать перфорированные или текстурированные листы, чтобы улучшить растекание жидкости и смачивание.
4. Ограничение по высоте кровати: Хотя структурированная насадка хорошо работает в глубоких слоях, для противодействия эффектам пристеночного течения следует устанавливать распределители жидкости каждые 6 метров высоты насадки.

Оптимизируйте свою колонну с помощью специально разработанной структурированной набивки.

FXSINO Мы поставляем высокоточные металлические структурированные насадки (250Y, 350Y, 500Y) для нефтеперерабатывающих и химических заводов по всему миру. Свяжитесь с нашими инженерами для проведения гидравлического анализа и получения коммерческого предложения.
