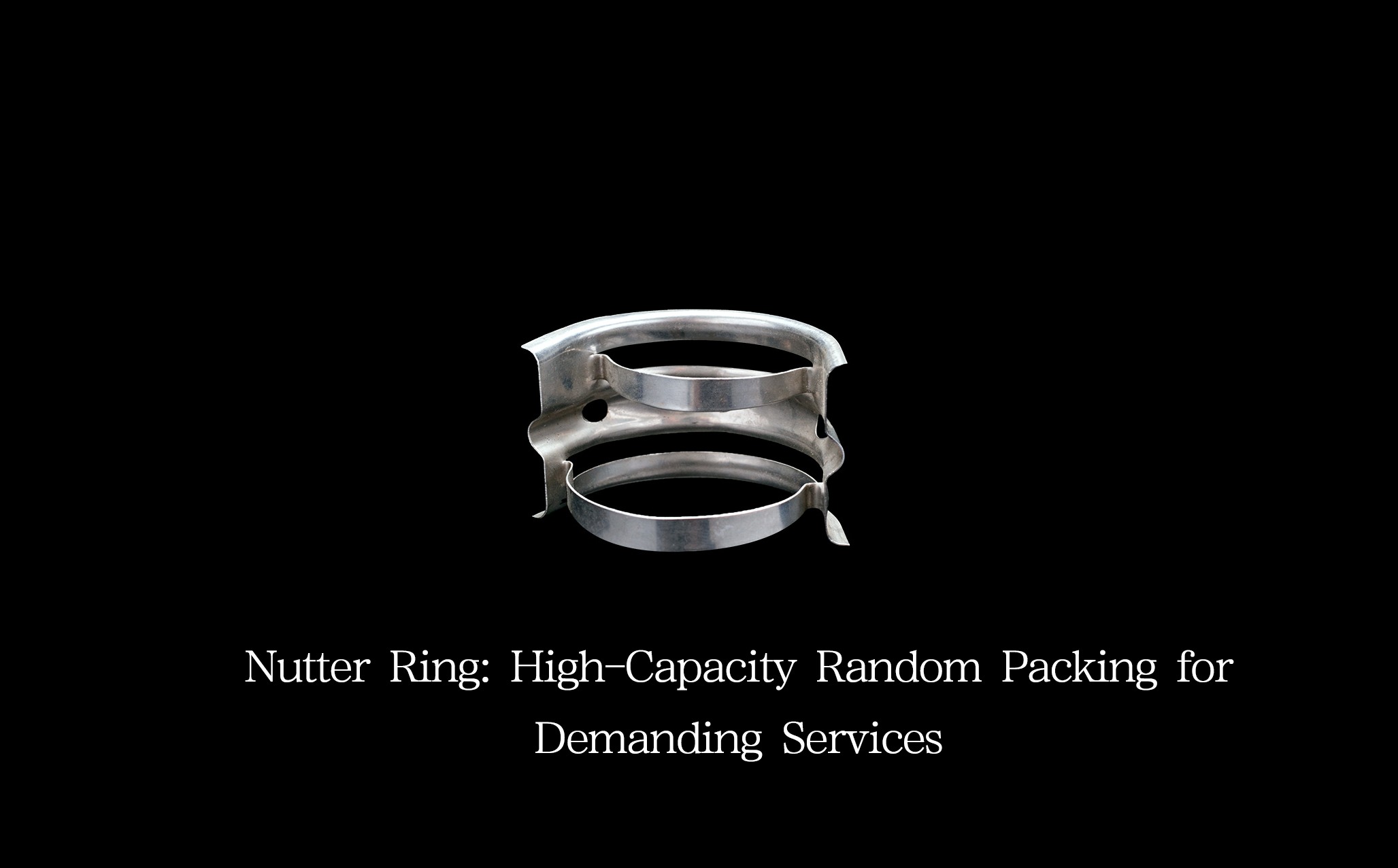

Nutter Ring: Высокопроизводительная упаковка произвольной формы для требовательных условий эксплуатации.

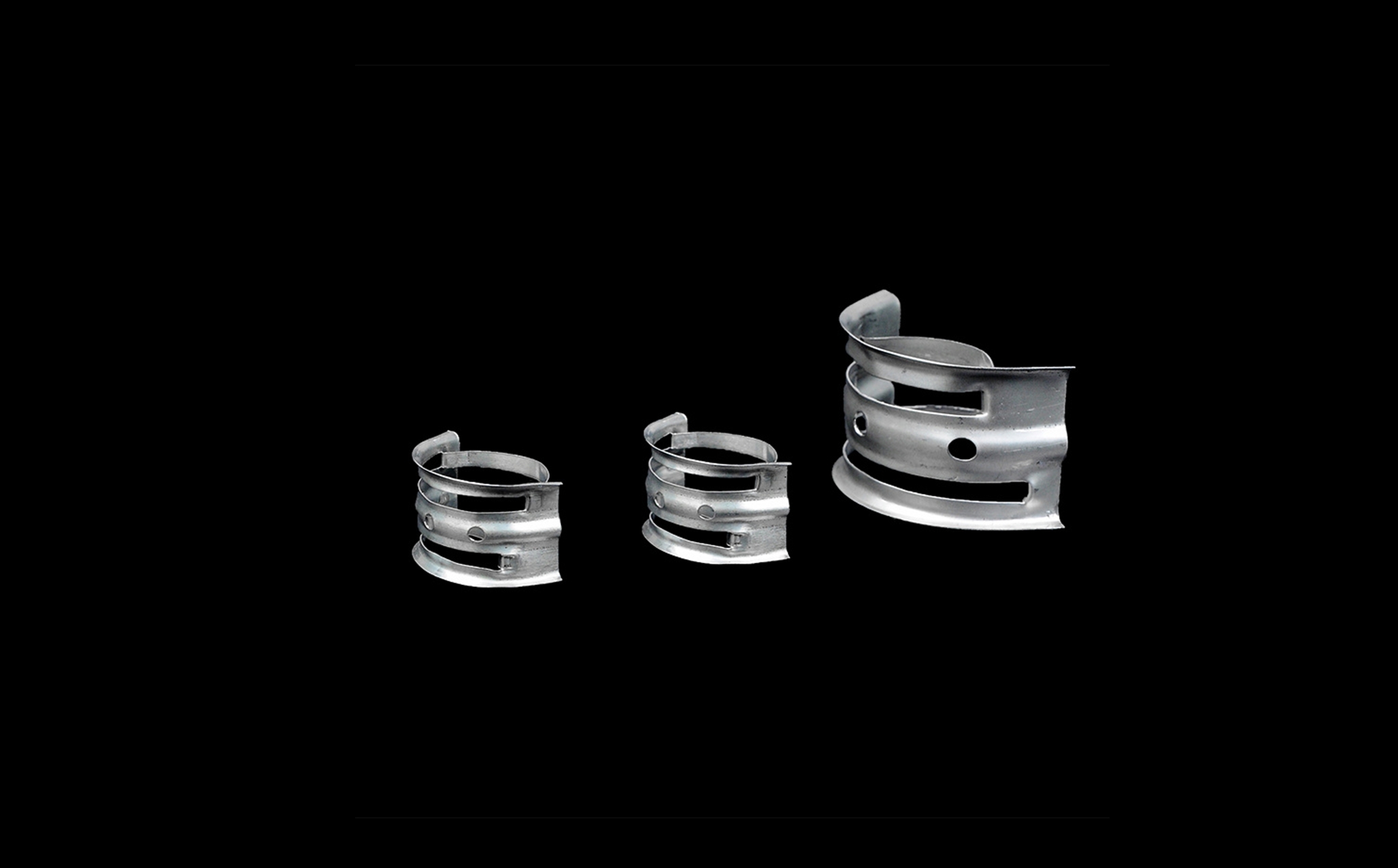

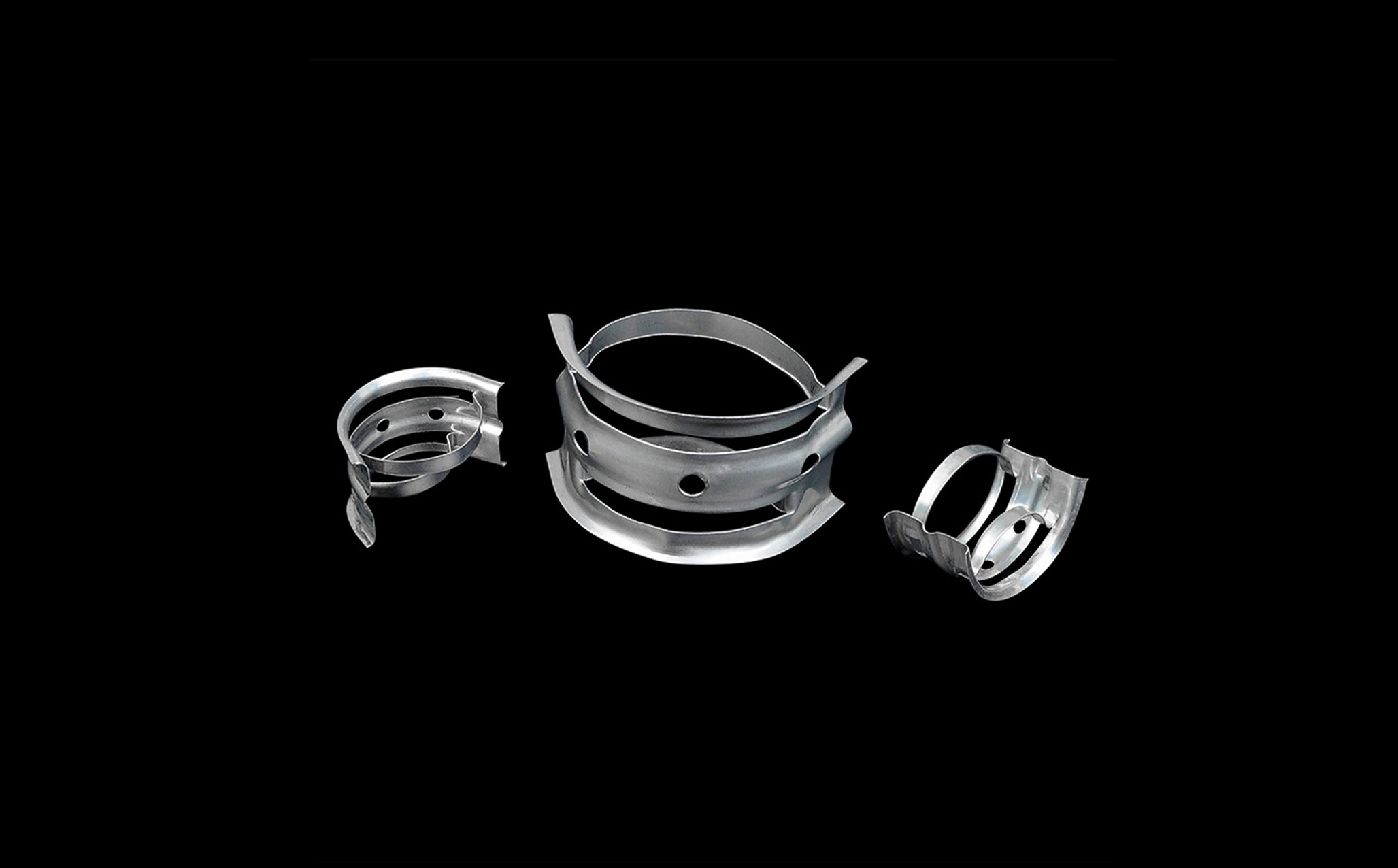

Рисунок 1: Металлические кольца Наттера с улучшенной геометрией микросмешивания.

Когда традиционные кольца Палла достигают предела своих возможностей, Кольца Наттера Обеспечивают новый уровень производительности. Благодаря запатентованной конструкции с горизонтальными ребрами и вертикальными С-образными вырезами, эти кольца создают интенсивное микросмешивание, снижая перепад давления и увеличивая производительность. вакуумная дистилляция, очистка CO2 и системы для высоковязких материалов.

В этом руководстве объясняется, как внедрить кольца Наттера для устранения узких мест в существующих башнях и оптимизации новых конструкций.

Сравнение характеристик и материалов

Ловушка 1: Подключение систем предотвращения обрастания

Сложная геометрическая форма с горизонтальными ребрами отлично подходит для массопереноса, но может задерживать волокнистые материалы или накипь. Избегайте использования мелких фракций (например, № 25) в потоках сырья, содержащих твердые частицы.Для грязных поверхностей используйте поролон № 50 или больше.

Ловушка 2: Неправильная техника загрузки

В отличие от простых цилиндров, кольца Nutter имеют направленную резку. Хотя хаотичная упаковка не требует ориентации, слишком быстрая выгрузка может привести к их слипанию. Используйте метод загрузки носков. чтобы обеспечить рыхлое, хаотичное расположение гнезд и предотвратить их гнездование.

Ловушка 3: Игнорирование потока вдоль стенки

Благодаря высокой эффективности, уплотнительные кольца Nutter требуют превосходного распределения жидкости. Если в распределителе образуются сухие участки, эффективность резко снижается. Убедитесь, что соотношение L/D (высота станины к диаметру) не превышает 8:1. без промежуточного перераспределения.

1. Выбор сплава: Для работы в агрессивных средах стандартным является сталь марки 316L. Для защиты от хлоридного растрескивания рекомендуется использовать дуплексную сталь марки 2205 или титан.
2. Оптимизация размеров: Для высокоэффективных вакуумных колонн используйте № 25; для атмосферных поглотителей используйте № 50 или № 90.
3. Толщина стенки: Для условий сильной вибрации следует указывать «высокопрочный» материал (например, 0,5 мм для металла), чтобы предотвратить усталость ребер жесткости.
4. Площадь поверхности: Кольца Наттера имеют большую эффективную площадь поверхности, чем кольца Палла. Перед заказом пересчитайте свою HETP (высоту, эквивалентную теоретической пластине).

Запросить ценовое предложение на кольца Nutter

FXSINO Компания производит высокоэффективные уплотнительные кольца с высокой точностью. Предоставьте информацию о параметрах вашего технологического процесса для получения отчета о гидравлических характеристиках и конкурентоспособной цены.
