Желобчатый распределитель жидкости: сердце эффективности насадочной колонны

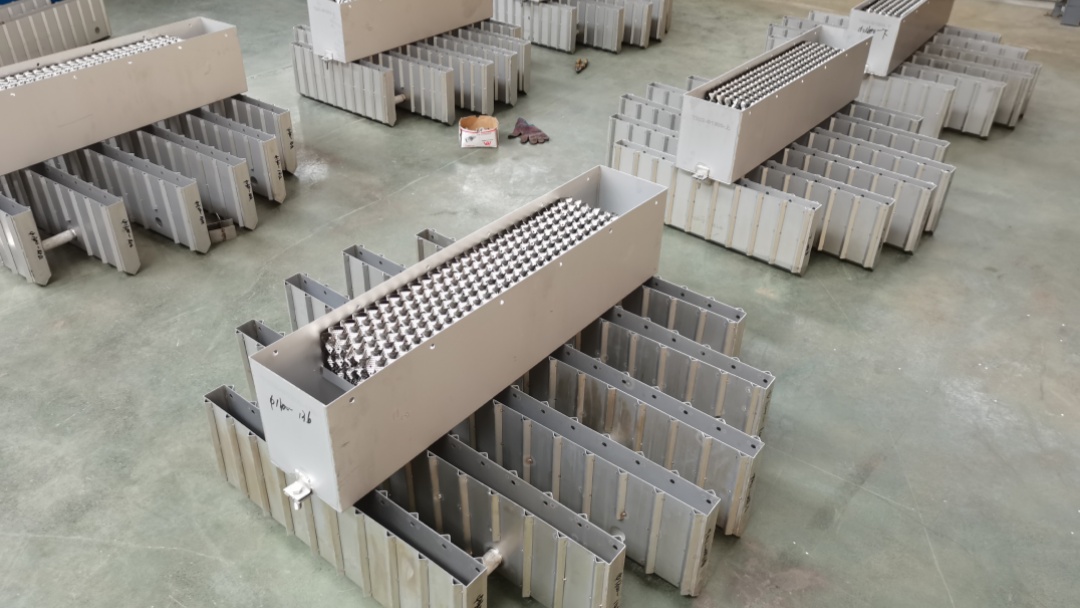

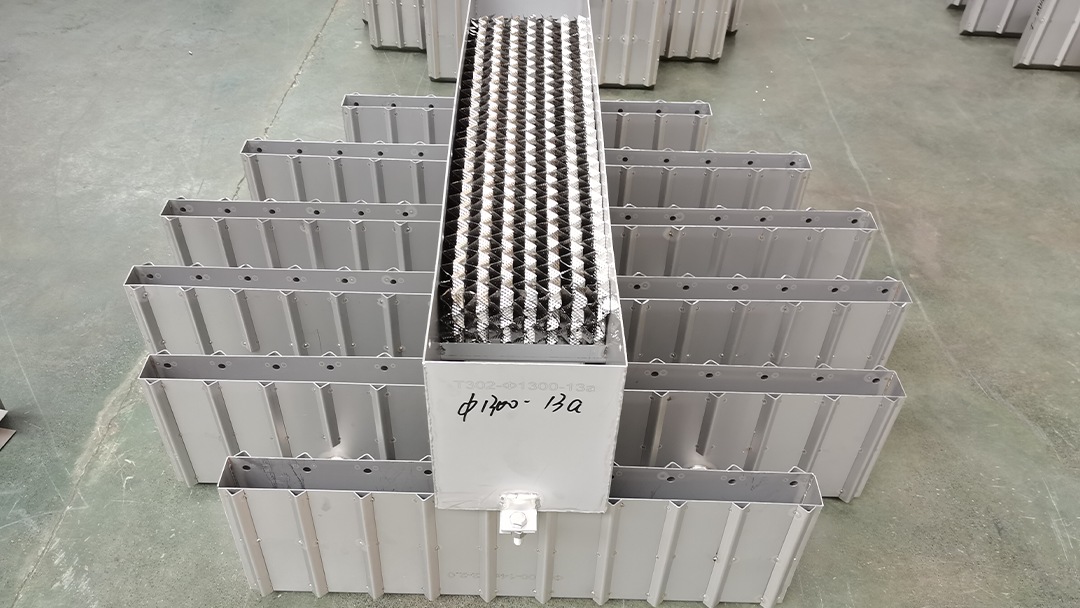

Рисунок 1: Двухступенчатый желобчатый распределитель, обеспечивающий равномерное орошение по всей поверхности наполнителя.

Эффективность насадочной колонны напрямую зависит от качества распределителя жидкости. Желобчатые распределители Распределительные форсунки (также известные как поддонные распределители) являются отраслевым стандартом для башен большого диаметра, обеспечивая превосходную пропускную способность и устойчивость к загрязнению. В отличие от распылительных форсунок, они используют силу тяжести и точное расположение отверстия для обеспечения... равномерное увлажнение и предотвратить некорректное распределение.

В этом руководстве рассматриваются основные инженерные аспекты, необходимые для обеспечения максимальной эффективности работы вашей башни без преждевременного затопления.

Сравнение типов дистрибьюторов

Ловушка 1: Катастрофа выравнивания

Даже отклонение от уровня на 3 мм поперек двухметрового желоба может вызвать неравномерное распределение потока на 20%. Всегда устанавливайте регулируемые опорные ножки. и перед сваркой детали проверьте горизонтальность с помощью цифрового строительного уровня.

Ловушка 2: Эрозия и износ отверстий

В системах, работающих с суспензиями или имеющих высокое содержание взвешенных частиц, мелкие отверстия быстро изнашиваются, расширяясь и изменяя динамику потока. Укажите упрочненные сплавы (например, 410S) или используйте отверстия большего диаметра. для продления срока службы.

Ловушка 3: Защемление паров (падение давления)

Желобчатые распределители имеют меньшую свободную площадь, чем насадочные. Если скорость пара под желобами слишком высока, это вызывает скачок падения давления, приводящий к затоплению. Поддерживайте минимальную скорость пара, составляющую менее 60% от скорости потока через насадку.

1. Количество отверстий: Рассчитайте необходимое количество точек каплеобразования в зависимости от типа упаковки (для структурированной упаковки требуется больше точек, чем для случайной).
2. Высота плотины: При высоких коэффициентах регулирования потока следует выбирать более высокий водослив для поддержания постоянного напора жидкости.
3. Соответствие материалов: Для предотвращения гальванической коррозии используйте тот же сплав, что и у сосуда (например, сосуд из стали 316L = распределитель из стали 316L).
4. Фланцевое соединение: Убедитесь, что входной фланец соответствует вашей трубопроводной системе. Рассмотрите возможность использования фланцевого соединения для облегчения демонтажа во время технического обслуживания.

Запросить ценовое предложение у дистрибьютора желобов

Компания FXSINO изготавливает на заказ желобчатые распределители для башен диаметром до 8 метров. Пришлите нам чертежи вашей башни или технологические данные для получения подробного инженерного предложения.
