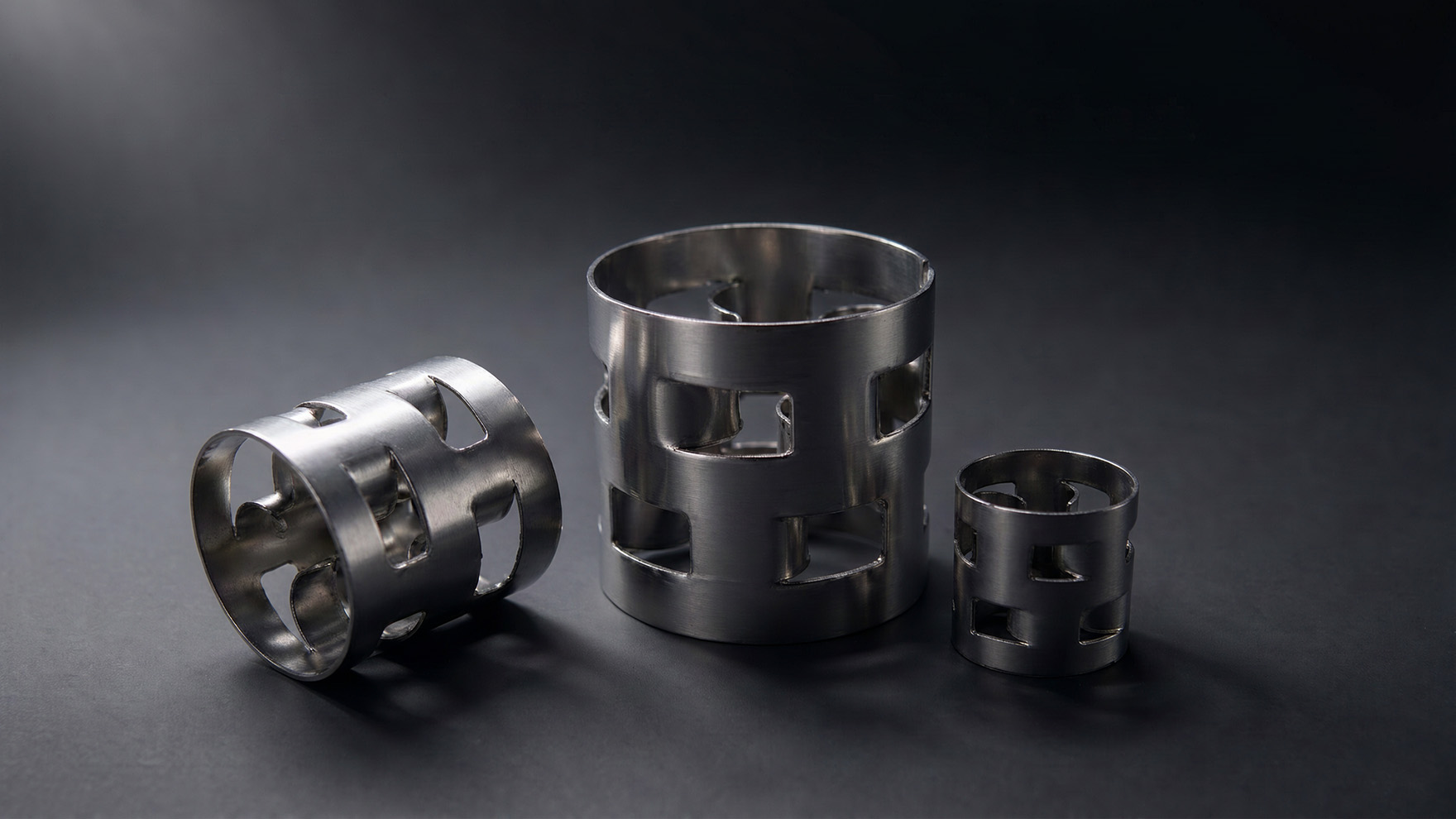

Рисунок 1: Кольца Палла из нержавеющей стали марок 304 (светлая) и 316L (матовая) — двух наиболее востребованных марок для эксплуатации в коррозионно-активных средах.
Задание для покупателя: Металлические кольца Pall обеспечивают оптимальный баланс эффективности массопереноса, механической прочности и стоимости среди всех типов случайных набивок. Марка 304 подходит для общего применения в средах, не содержащих хлориды; 316L является стандартной маркой для применений в средах, содержащих хлориды, кислотных средах или фармацевтической промышленности. Ниже: полные технические характеристики, логика выбора материала и ценовые коэффициенты за кубический метр — чтобы вы могли точно рассчитать бюджет до запроса официального коммерческого предложения.
Металлические кольца Палла — это основной материал для набивки башенных конструкций произвольной формы. Они эволюционировали из колец Рашига, созданных путем пробивания двух рядов окон в цилиндрической стенке и загибания получившихся выступов внутрь. Это создает внутренние смачивающие поверхности и открытые газовые каналы, устраняя сильное образование каналов и высокое падение давления, характерные для обычных цилиндров.
Изготовленные методом штамповки из полосы нержавеющей стали (304 или 316L), они сочетают в себе высокую механическую прочность (способность выдерживать глубину до 6 м без промежуточных опор), термостойкость до 450°C и коррозионную стойкость в широком диапазоне водных и органических растворов. Для более подробного технического описания см. наш Технические характеристики металлического кольца Палла из нержавеющей стали (страница с описанием).

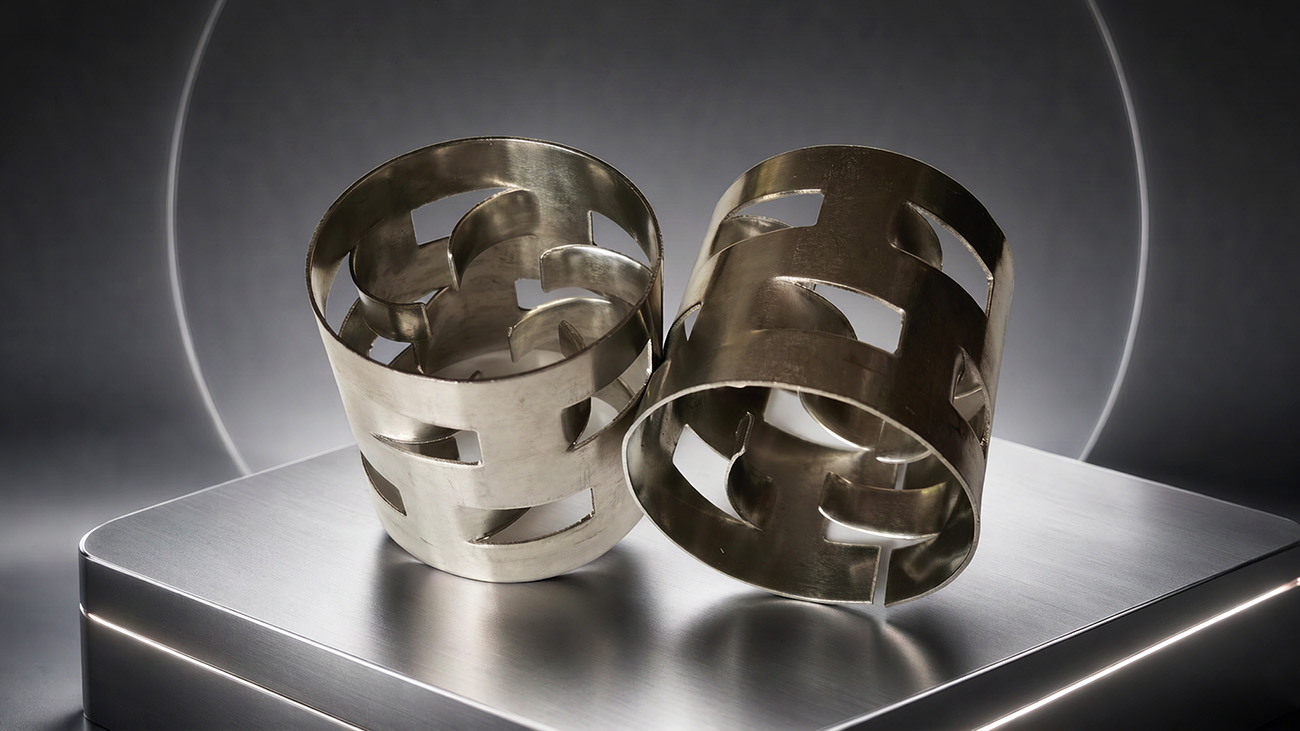

Рисунок 2: Перфорированные окна и изогнутые внутрь пальцы — геометрические особенности, которые обеспечивают кольцам Палла на 30–50% лучший массообмен, чем кольцам Рашига.
Все размеры указаны в мм. Данные относятся как к марке 304, так и к марке 316L (толщина стенки может незначительно отличаться в зависимости от производителя):
| Размеры (Д×В×Т) (мм) | Площадь поверхности (м²/м³) | Доля пустот (%) | Количество в упаковке (шт./м³) | Насыпная плотность (кг/м³) | Типичное значение ΔP (Па/м) |
|---|---|---|---|---|---|
| 16 × 16 × 0.3 | 330–360 | 96,0–96,5 | 214,000 | 360–380 | 400–550 |
| 25 × 25 × 0,5 | 210–220 | 94,5–95,5 | 51 900 | 310–340 | 250–400 |
| 38 × 38 × 0,6 | 140–146 | 95,0–96,0 | 13,800 | 280–310 | 180–300 |
| 50 × 50 × 0,8 | 105–109 | 94,5–95,5 | 6500 | 240–270 | 120–200 |
| 76 × 76 × 1.0 | 70–74 | 95,0–96,0 | 1,830 | 220–250 | 80–150 |
Данные составлены на основе стандартных технических характеристик колец Палла из нержавеющей стали. Указана насыпная плотность для марки 304; марка 316L примерно на 2% тяжелее. Изготовление на заказ по размерам (10/13/89/100 мм) и толщине стенок возможно по запросу.
Выбор между сплавами 304 и 316L — это самый важный фактор, определяющий цену. Разница заключается не только в стоимости материала, но и в сроке службы, риске простоя и предотвращении коррозионных повреждений. Подробнее см. в нашем описании. Сравнение структурированной упаковки 304 и 316L полные данные о пороговых значениях коррозии.
| Фактор | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
|---|---|---|
| Cr / Ni / Mo | 18% Cr / 8% Ni / 0% Mo | 16% Cr / 10% Ni / 2–3% Mo |
| PREN (Индекс ямчатости) | 18–20 | 24–26 |
| Устойчивость к хлоридам | ≤ 50 ppm (холодный, нейтральный) | ≤ 200 ppm (холодный), ≤ 100 ppm (горячий) |
| Максимальная температура | 450 °C (непрерывно) | 450 °C (непрерывно) |
| Относительная цена (за м³) | Базовый уровень (1200–1800 долларов) | +15–25% надбавка (2500–4000 долларов) |
| Лучше всего подходит для | Пресная вода, органические вещества, нехлорированные кислоты, растворители | Морская вода, хлорированные растворители, HCl/Cl2 очистка, фармацевтика |
Рисунок 3: 304 (светлый, слева) против 316L (матовый, справа) — визуальная разница незначительна; коррозионная стойкость — нет.
Рисунок 4: Кольца Палла 304 диаметром 38 мм, загруженные в дистилляционную колонну с внутренним диаметром 1,2 м. опорная сетка для верблюжьего горба.
В: Насколько дороже сталь марки 316L по сравнению со сталью марки 304 при одинаковых размерах?
А: Обычно надбавка составляет 15–25%, что обусловлено содержанием молибдена (2–3%) и более низким выходом годной продукции. Для заказа 10 м³ колец диаметром 50 мм разница составляет примерно 3000–5000 долларов — зачастую меньше, чем один день незапланированного простоя из-за хлоридного растрескивания под напряжением.
В: Можно ли смешивать марки 304 и 316L в одной колонне?
A: Не рекомендуется. Гальваническая связь между марками стали в проводящей водной среде ускоряет коррозию профилей из стали марки 304. Используйте одну марку стали по всей конструкции или разделяйте ее непроводящим барьером (например, керамическим кольцевым слоем).
В: Каков ваш минимальный объем заказа (MOQ) и типичные сроки выполнения заказа?
A: Минимальный объем заказа — 1 м³ (допускаются смешанные размеры). Стандартные размеры (25/38/50 мм из стали 304/316L) отгружаются в течение 7–10 дней. Для нестандартных размеров, специальных сплавов или пассивации срок доставки увеличивается на 15–25 дней. Свяжитесь с нами, указав идентификатор вашей башни, высоту станины и условия обслуживания, чтобы получить точную цену.
Пришлите нам диаметр вашей башни, высоту слоя, рабочую температуру и состав технологической жидкости (особенно концентрацию хлоридов). Мы порекомендуем вам сталь 304 или 316L, рассчитаем точное количество м³ и вышлем окончательное ценовое предложение в течение 24 часов. Компания FXSINO поставляет кольца Палла из нержавеющей стали всех стандартных размеров с сертификатом качества, отчетами о размерах и соответствующими документами. опорные сетки, распределители жидкостей, и ограничители кровати для полных комплектов оборудования.
Свяжитесь с FXSINO: jackieqiu9202@gmail.com | +86 18507999558
