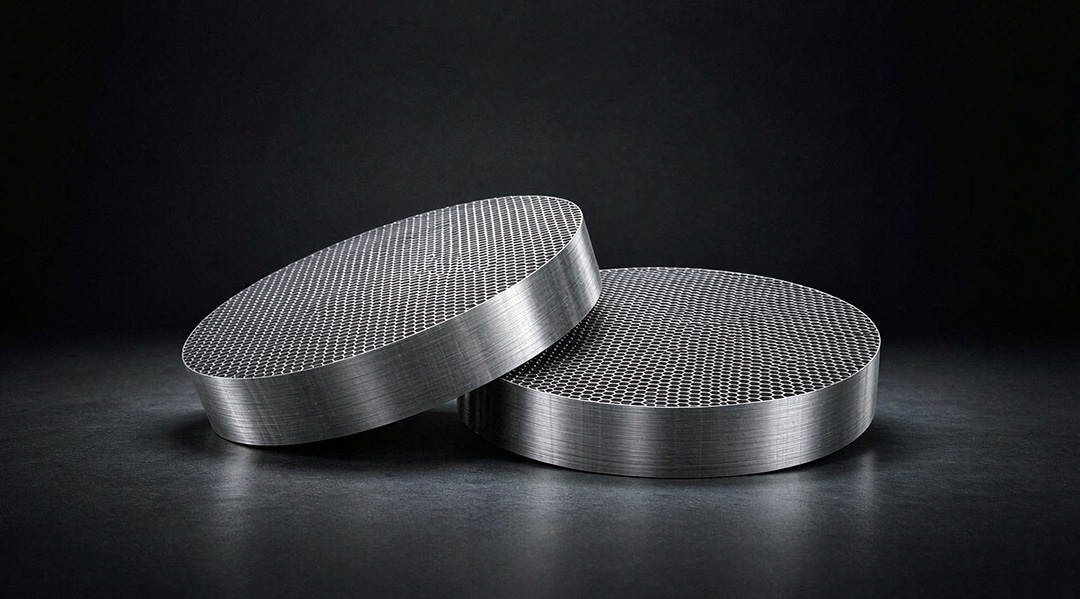

Рисунок 1: Гофрированные сетчатые насадки (250Y и 500Y) — наиболее эффективная структурированная насадка для прецизионной дистилляции.
Задание для инженера: Также известная как наполнитель из гофрированной проволочной сетки (или «волнистый» тип на некоторых рынках), структурированный наполнитель из металлической проволочной сетки обеспечивает самый низкий показатель HETP среди всех наполнителей для колонн — всего 150 мм на теоретическую ступень. Это стандартный выбор для прецизионной дистилляции, разделения изотопов и работы в условиях термочувствительного вакуума. Сравните с нашими Общая структурированная набивка для дистилляции для альтернатив перфорированным пластинам.
Упаковка из металлической проволочной сетки состоит из гофрированных (сетчатых) листов, сплетенных из тонкой металлической проволоки, собранных в цилиндрические диски, соответствующие диаметру башни. Гофрирование расположено под чередующимися углами (обычно 45° для типа «Y», 30° для типа «X»), создавая высокооднородную сеть треугольных каналов для потока.
В отличие от перфорированной пластинчатой набивки (в которой используются штампованные металлические листы), в проволочной сетке используется тканая марля, обеспечивающая в 3 раза большую площадь поверхности на единицу объема и исключительное капиллярное смачивание. Это приводит к значениям HETP 150–400 мм по сравнению с 400–600 мм для пластинчатой структурированной набивки. Компромисс: меньшая пропускная способность (фактор F 1,5–2,5 Па).0,5) и более высокой стоимости.

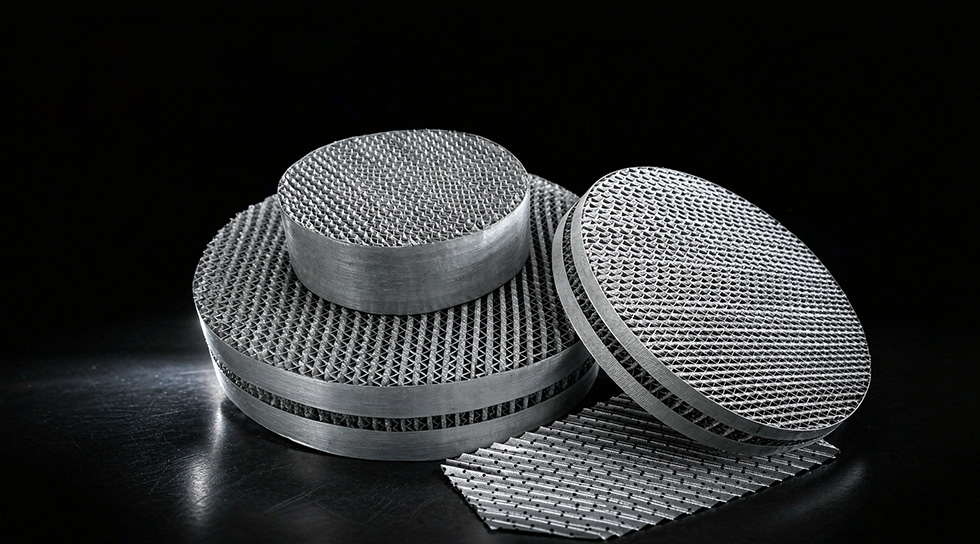

Рисунок 2: Тканая проволочная сетка с гофрированием Y-образного типа под углом 45° — микроструктура, обеспечивающая HETP до 150 мм.
Все приведенные ниже данные являются стандартными отраслевыми значениями для набивки из проволочной сетки SS304/316L. Компания FXSINO производит набивку по внутреннему диаметру вашей башни с высотой сегментов 50–200 мм на диск:
| Модель | Площадь поверхности (м²/м³) | Доля пустот (%) | Типичная HETP (мм) | ΔP (кПа/ступень) | F-фактор (Па)0,5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95.0 | 250–400 | 0,2–0,3 | 2,0–2,5 |
| 350Y | 350 | 93.0 | 180–280 | 0,15–0,25 | 1.8–2.3 |
| 500 йен | 500 | 90.0 | 120–200 | 0,1–0,2 | 1,5–2,0 |
| 700Y | 700 | 85.0 | 80–150 | 0,08–0,15 | 1.2–1.8 |
Данные составлены на основе стандартных технических паспортов структурированных насадок из проволочной сетки, используемых в промышленности. HETP и ΔP изменяются в зависимости от нагрузки жидкостью/паром. Перед публикацией замените значениями, измеренными FXSINO.
Сетчатая набивка из проволоки доступна в широком ассортименте металлов. Выбор осуществляется по той же логике, что и для других внутренних элементов башни, в зависимости от коррозии — см. наш ассортимент. Сравнение структурированной упаковки 304 и 316L Подробные пороговые значения:
| Материал | Коррозионная стойкость | Максимальная температура | Лучшие приложения | Относительная стоимость |
|---|---|---|---|---|
| SS304 | Хороший (не содержит хлоридов) | 450°C | Органические вещества, растворители, некоррозионные фракции | Исходный уровень |
| SS316L | Отличный (устойчив к хлоридам) | 450°C | Фармацевтика, хлорированные растворители, кислотные добавки | +15–25% |
| Медь / Латунь | Хороший (не окисляющийся) | 200°C | рекуперация растворителей, антистатическое обслуживание | +20–30% |
| Никель / Монель | Отлично (едкий раствор, фтористоводородная кислота) | 500°C | Каустическая дистилляция, фторсодержащие химикаты | +100–150% |
| Хастеллой С-276 | Высокоэффективный (сильная кислота/хлорид) | 650°C | HCl, Cl2эксплуатация в условиях сильной коррозии. | +200–300% |

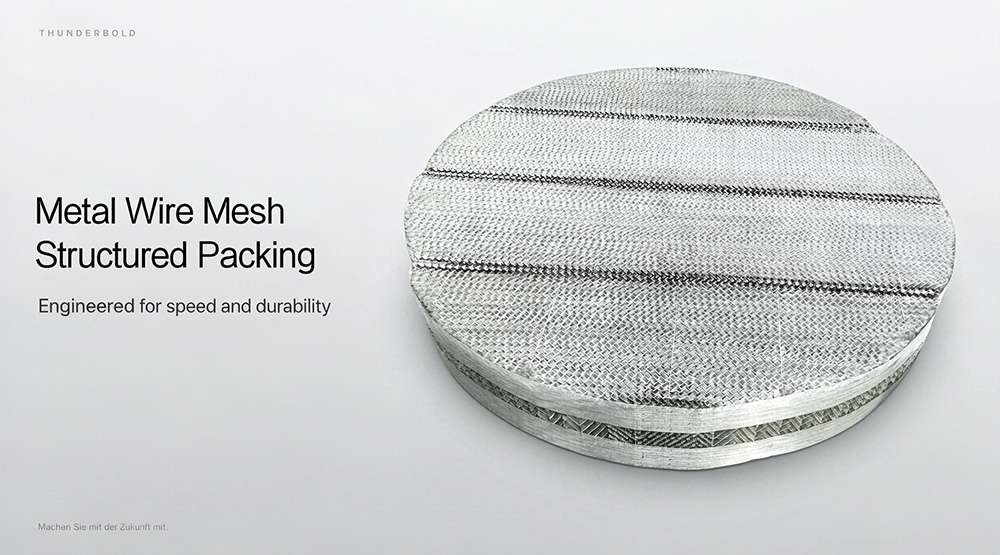

Рисунок 3: Диски из проволочной сетки SS304 (слева) и SS316L (справа) — оба обеспечивают одинаковую эффективность; 316L дополнительно обеспечивает устойчивость к хлоридам.
| Фактор | Проволочная сетка (эта страница) | Перфорированная пластина (страница, посвященная дистилляции) |
|---|---|---|
| HETP | 150–400 мм (отлично) | 400–600 мм (хорошо) |
| Пропускная способность для защиты от наводнений | Низкий (F 1,5–2,5) | Высокий (F 2,5–3,5) |
| Стоимость за м³ | Выше (тканая марля) | Нижний (штампованный лист) |
| Лучше всего подходит для | Прецизионное разделение, вакуумное, термочувствительное | Высокопроизводительная абсорбция, общая дистилляция |

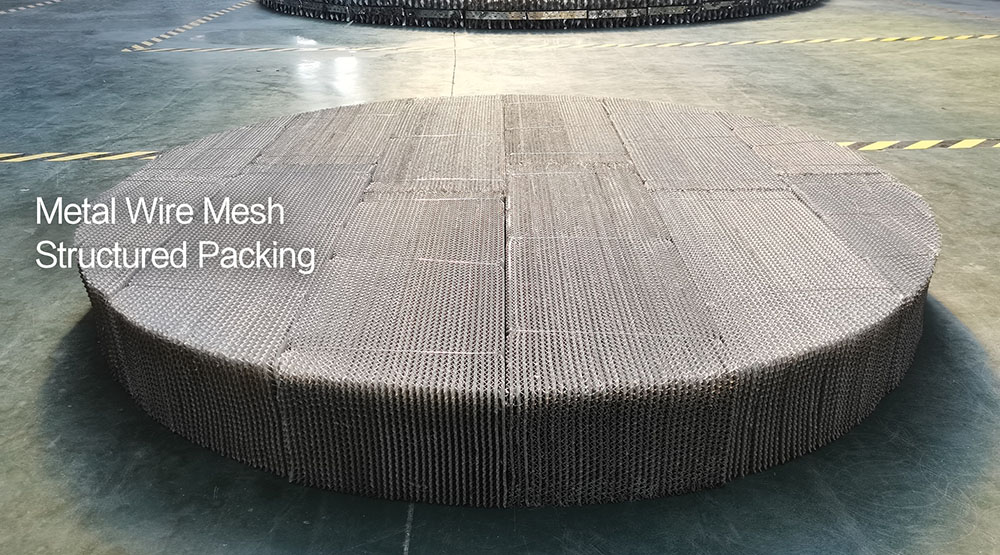

Рисунок 4: Диски из проволочной сетки 500Y, уложенные в вакуумную дистилляционную колонну с внутренним диаметром 0,8 м. сборщик и перераспределитель жидкостей между секциями.
В: В чем разница между структурированной упаковкой из проволочной сетки и упаковкой из перфорированных пластин?
A: Сетка (марля) изготовлена из тканых волокон и обеспечивает HETP всего 150 мм — идеально подходит для точных работ/вакуумирования. Перфорированная пластина изготовлена из штампованных листов, обеспечивает вдвое большую пропускную способность, но HETP составляет 400–600 мм. Полную сравнительную таблицу см. в разделе 4 выше.
В: Можно ли очищать сетчатую набивку на месте (CIP)?
А: Да, но с осторожностью. Мелкодисперсная марля задерживает частицы легче, чем пластинчатые наполнители. Используйте распылители низкого давления (2–3 бар) и убедитесь в возможности отвода воды. При загрязнении полимерами предпочтительнее химическая обработка (с использованием NaOH или растворителей), чем механическая очистка.
В: Каков срок изготовления изделий нестандартных размеров?
A: Стандартная сталь 250Y/500Y из нержавеющей стали SS304/316L отгружается в течение 10–15 дней. Для нестандартных сплавов (Hastelloy, титан) или углов гофрирования (X-образный) требуется 25–35 дней. Минимальный объем заказа: 0,5 м³. Свяжитесь с нами, указав идентификатор башни, высоту слоя и условия процесса.
Укажите диаметр вашей башни, высоту набивного слоя, рабочее давление (особенно если используется вакуум) и состав рабочей жидкости. Мы подберем оптимальную модель (250Y/350Y/500Y/700Y), порекомендуем марку материала и обеспечим поставку подходящего оборудования. опорные сетки, распределители жидкостей, и ограничители кровати для полного комплекта оборудования.
