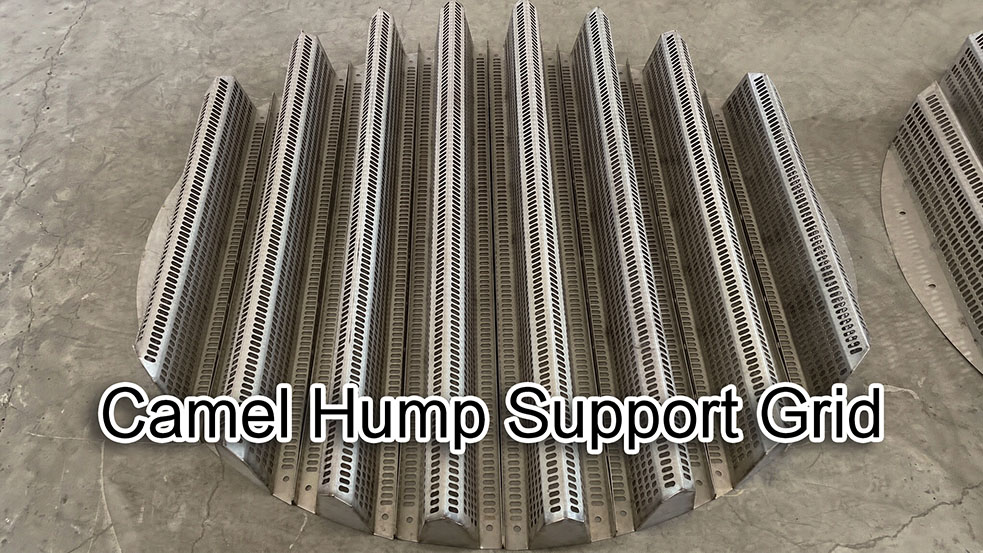

Рисунок 1: Опорная решетка в виде верблюжьего горба — непрерывный арочный (волновой) профиль, выштампованный из стальной пластины.
Техническое уведомление: Опорная решетка — это фундамент вашего набивного слоя. Выход из строя опоры означает обрушение наполнителя, блокировку потока газа и дорогостоящую остановку производства. Решетки с «верблюжьим горбом» (или «верблюжьей спиной») обеспечивают более 90% открытой площади и исключительную несущую способность — но только если они спроектированы с учетом конкретных нагрузок на ваши колонны. Вот необходимые вам данные.
A опорная сетка для верблюжьего горба — также называемая опорой типа «верблюжий горб» — изготавливается из стальных пластин, штампованных в непрерывные арочные (волновые) профили. «Горбы» создают жесткий конструктивный элемент, а пространства между арками обеспечивают большую открытую площадь для прохождения газа и жидкости. В отличие от плоских решеток, арочная геометрия превращает каждое ребро в несущую балку.
Каждая арка действует как небольшой мост: изогнутый профиль преобразует вертикальную нагрузку от основания в сжимающую силу вдоль дуги, равномерно распределяя напряжение на стену башни, а не концентрируя его в центре. Именно поэтому решетка в форме верблюжьего горба может выдерживать значительно большую нагрузку, чем плоская решетка той же толщины.
Рисунок 2: Основные размеры — высота арки (H), толщина пластины (t) и коэффициент открытой площади.
| Параметр | Типичный диапазон | Примечание к проекту |
|---|---|---|
| Открытая территория | 90–95% | Минимизирует падение давления в плоскости опоры. |
| Высота арки | 150 – 300 мм | Более высокие арки несут большую нагрузку, но уменьшают доступную высоту основания. |
| Толщина пластины | 3–6 мм | Определяется расчетной донкой (см. раздел 3). |
| Ширина модуля | 300 – 500 мм | Должен проходить через люк колонны (обычно диаметром DN500 или больше). |
| Диаметр отверстия | 10–25 мм | Необходимо найти баланс между отводом жидкости и предотвращением обратного схватывания. |
| Применимый диаметр башни. | DN300 – DN6000 | Модульная сборка охватывает колонны от малых до очень больших размеров. |
Несущая способность зависит от трех переменных: толщины плиты, высоты свода и марки материала. Общая нагрузка на слой включает в себя вес наполнителя, содержание жидкости и любой перепад давления со стороны технологического процесса.
Типичная несущая способность в зависимости от толщины листа (SS316L, высота свода 200 мм):
Коэффициент запаса прочности конструкции: Всегда указывайте как минимум 2,5-кратный коэффициент запаса прочности по сравнению с расчетной рабочей нагрузкой. При температуре выше 300°C требуется снижение номинальной мощности — проконсультируйтесь с нашими инженерами.

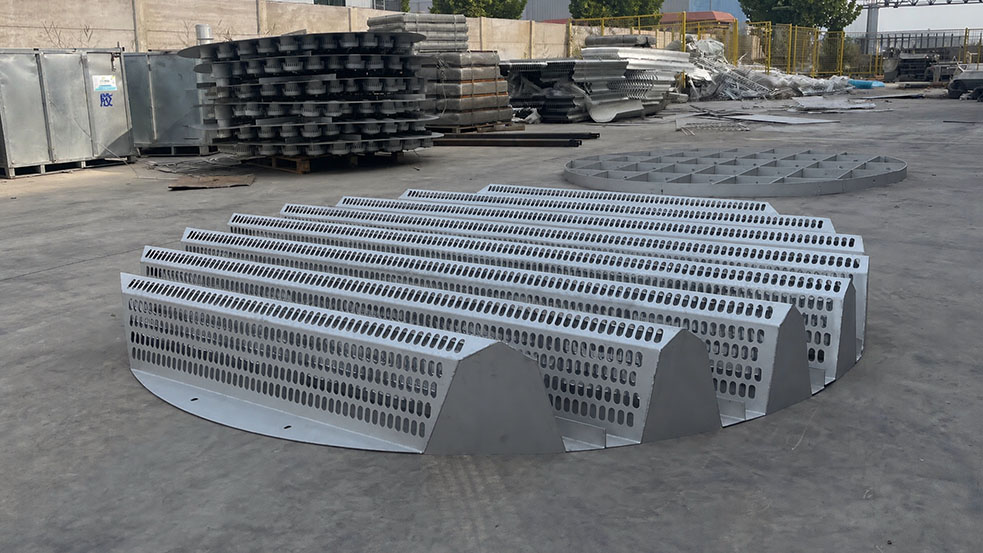

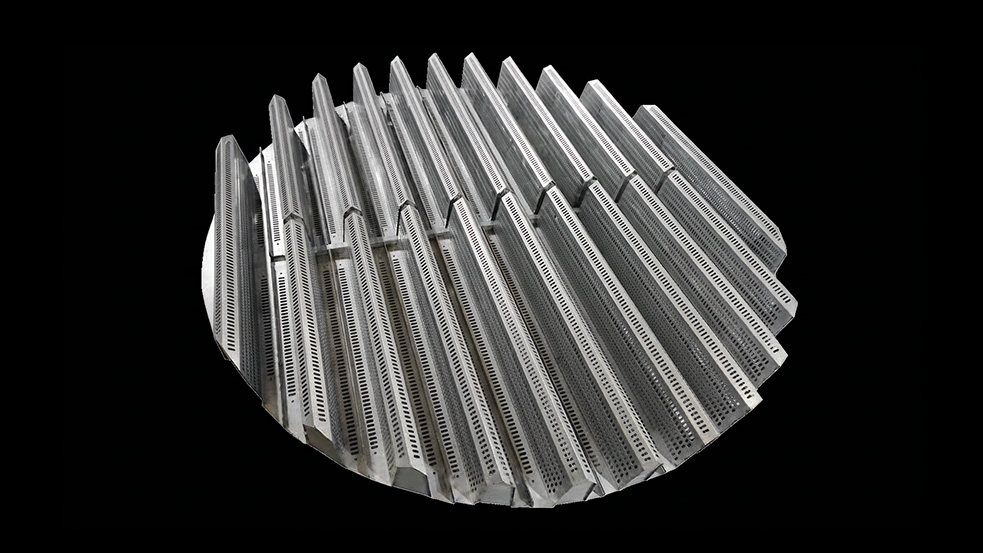

Рисунок 3: Решетка типа «верблюжий горб» (слева) обеспечивает более 90% открытой площади по сравнению с примерно 45% у традиционной решетки (справа).
| Фактор | Сетка «Верблюжий горб» | Сетка из полос |
| Открытая территория | 90–95% | 40–50% |
| Падение давления | Минимальное (обычно 0,1–0,3 кПа) | от умеренного до высокого |
| Перераспределение жидкости | Встроенная система (арочные желоба собирают и повторно капают воду) | Нет (требуется отдельный пылесборник) |
| Грузоподъемность | Высокая (арка выступает в роли балки) | Умеренный |
| Риск загрязнения | Низкие (самоосушающиеся долины) | Более высокая (плоские поверхности задерживают твердые частицы) |
Шаг 1 — Рассчитайте нагрузку на кровать: Насыпная плотность наполнителя × высота слоя × площадь башни + объем удерживаемой жидкости (обычно 5-15% от объема наполнителя). Для наполнителя 500Y ожидаемая насыпная плотность составляет примерно 7,2 кг/м² на мм высоты слоя.
Шаг 2 — Проверьте доступ к люку: Ширина модуля должна быть ≤ внутренний диаметр люка минус зазор 50 мм. Стандартный люк DN500 → максимальная ширина модуля 450 мм.
Шаг 3 — Проверка условий процесса: Для работы при температурах выше 300°C требуется более толстая пластина или улучшенный сплав. Для работы в вакууме необходим плавный вход газа (профиль с выступом минимизирует потери на входе).
Шаг 4 — Сопоставьте показатели коррозионной стойкости: Тот же сплав, что и у вашей набивки. См. наше руководство по сравнению сплавов 304 и 316L для определения пороговых значений содержания хлоридов.

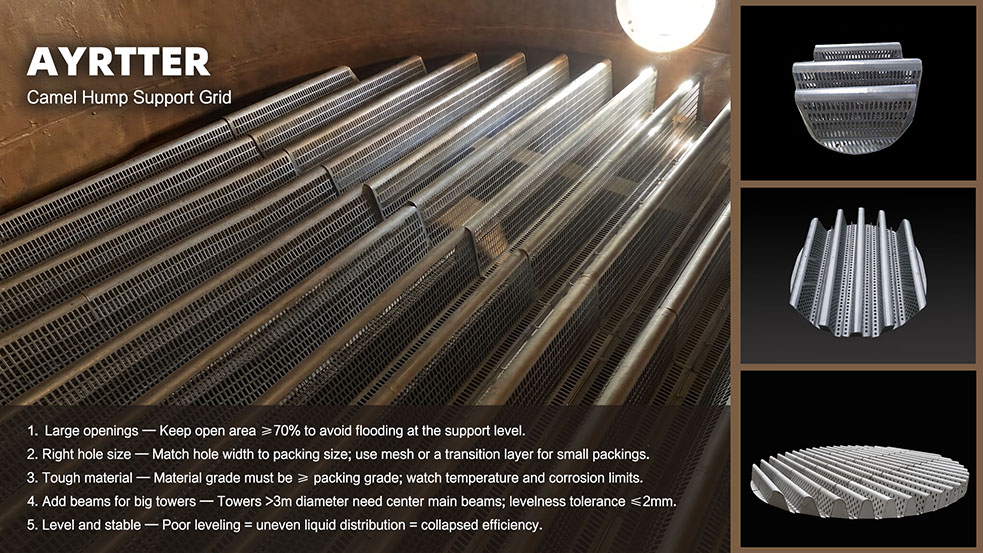

Рисунок 4: Установка модулей решетки типа «верблюжий горб» через люк DN500.
| Режим отказа | Причина | Профилактика |
| Постоянная деформация | Ползучесть при перегрузке или высокой температуре | Примените коэффициент запаса прочности 2,5×; уменьшите номинальную мощность при температуре выше 300 °C. |
| Провал упаковки | Диаметр отверстия слишком велик для размера упаковки. | Максимальное отверстие составляет 60% от расстояния между гофрированными слоями упаковочной бумаги. |
| Обход газа | Разрывы между модулями и оболочкой | При монтаже приварите уплотнительные ленты по периметру. |
| Коррозионная перфорация | Концентрированные коррозионные вещества в долинах | Укажите тот же сплав, что и наполнитель; обеспечьте дренаж. |
Решетка в форме верблюжьего горба располагается в нижней части набивного слоя. Над ней находится наполнитель, а над ним — распределитель жидкости. Дугообразные углубления решетки естественным образом собирают жидкость и действуют как грубый перераспределитель — это особенно ценно в сочетании с перфорированными пластинчатыми наполнителями, которые обеспечивают боковое перераспределение через перфорации. Для получения полного обзора выбора наполнителя см. наше руководство по 5 факторам.

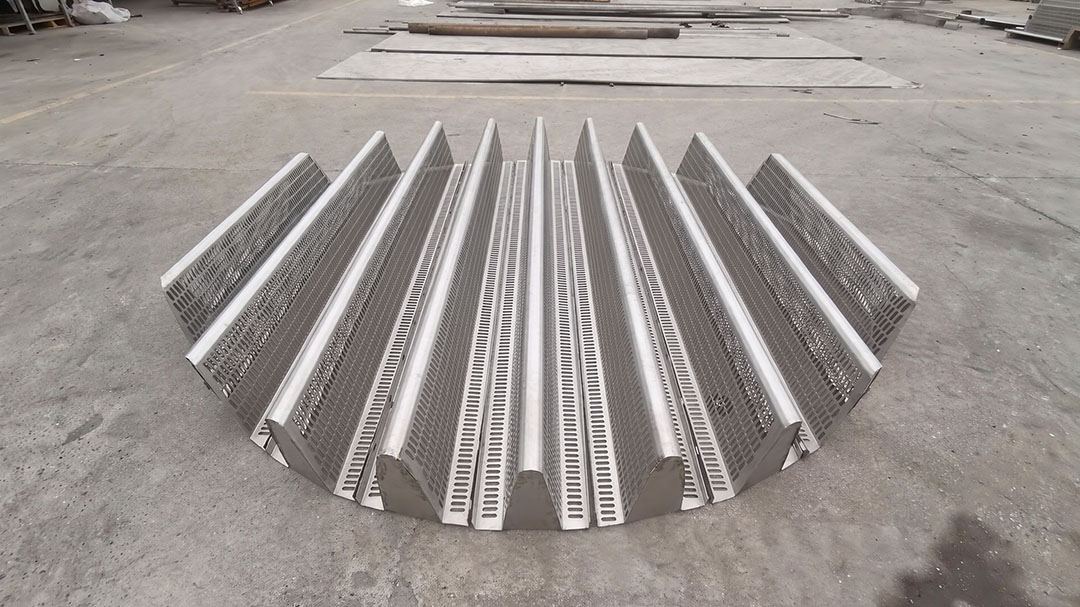

Рисунок 5: Внутреннее устройство всей башни в сборе — решетка в виде верблюжьего горба внизу, структурированная насадка посередине, распределитель жидкости сверху.
В: Может ли решетка в форме верблюжьего горба заменить отдельный коллектор жидкости?
А: Во многих случаях — да. Арочные долины собирают жидкость и капают на нижележащий слой, обеспечивая основное перераспределение. Однако для высоких колонн (> 6 м высоты слоя) или при сильном нарушении распределения требуется специальный дренажный канал. сборщик и перераспределитель жидкостей Этот метод по-прежнему рекомендуется на среднем уровне.
В: Как предотвратить выпадение наполнителя через отверстия сетки?
A: Максимальный диаметр отверстий не должен превышать 60% от расстояния между гофрированными слоями упаковочного материала. Для 250Y (расстояние между гофрированными слоями ~25 мм) диаметр отверстий должен быть ≤ 15 мм. Для 500Y (расстояние между гофрированными слоями ~12 мм) диаметр отверстий должен быть ≤ 7 мм. При необходимости мы можем предоставить сетчатую накладку.
В: Какова максимальная температура для решеток из нержавеющей стали SS316L с профилем "верблюжий горб"?
A: Нержавеющая сталь SS316L сохраняет свою прочность до ~425°C. При более высоких температурах ползучесть становится значительной — для непрерывной эксплуатации при температуре выше 450°C мы рекомендуем дуплексную сталь или инконель 625.
Компания FXSINO поставляет опорные решетки для башенных конструкций с полным комплектом механических расчетов, сертификатами качества материалов (MTC по ASTM A240) и соответствующими внутренними элементами башни. Пришлите нам идентификатор вашей башни, высоту рабочей поверхности и условия процесса — мы разработаем оптимальное решение.
