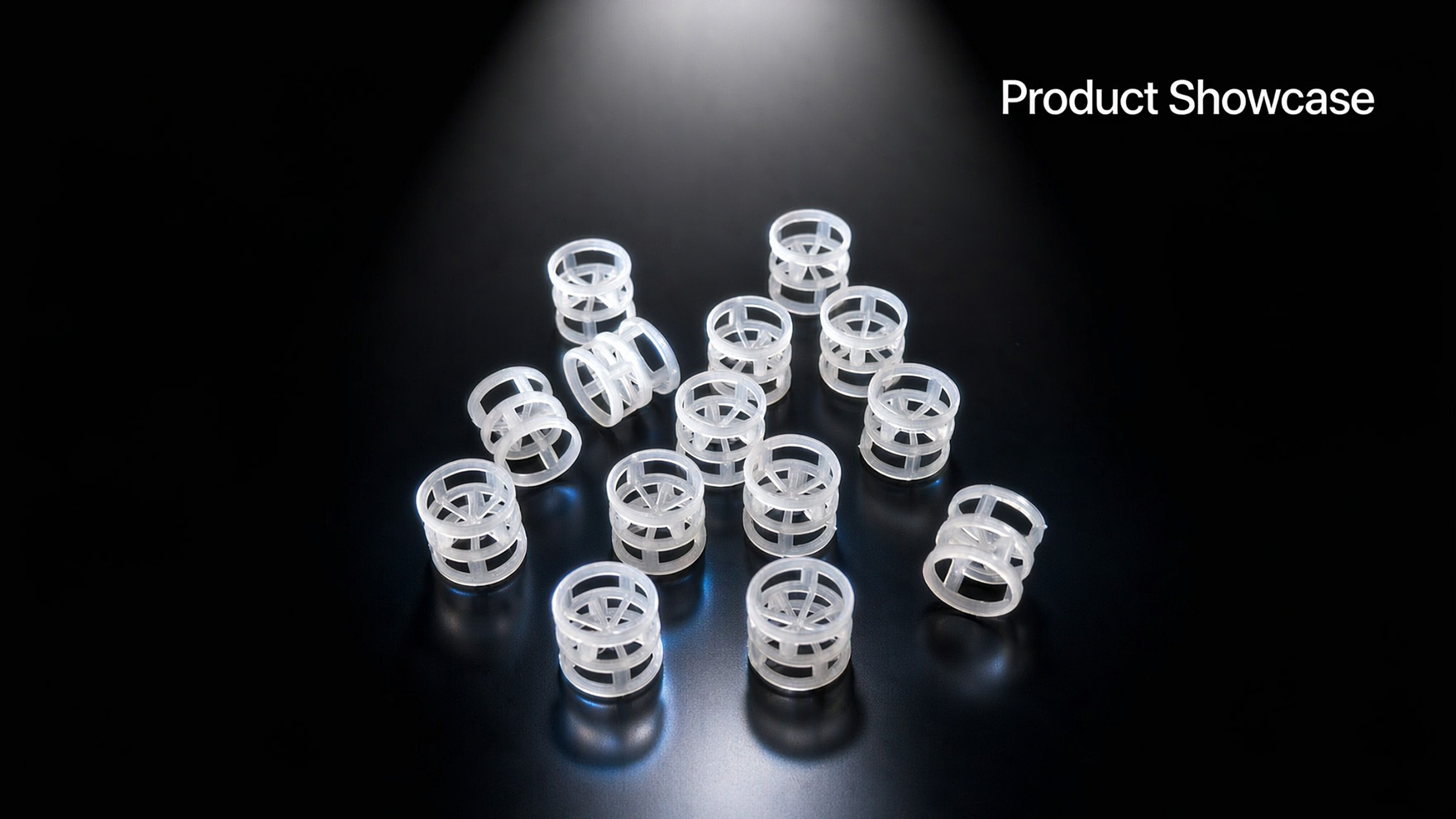

Рисунок 1: Пластиковые кольца Палла — варианты из ПП, РПП, ХПВХ и ПВДФ для поглощения и очистки в агрессивных средах.
Техническое задание: Когда температура вашей градирни ниже 100°C и она работает с коррозионно-активными водными потоками, металлические насадки излишни — это перебор, и они всё равно будут корродировать. Пластиковые кольца Палла из ПП, РПП, ХПВХ и ПВДФ обеспечивают долю пустот более 90%, низкое падение давления и полную коррозионную стойкость при значительно меньших затратах. Вот полные технические характеристики.
Кольцо Палла — наиболее широко используемая в мире насадка для башенных установок произвольной формы. Оно эволюционировало из кольца Рашига: сохраняя цилиндрическую форму (высота равна диаметру), его стенка перфорирована двумя рядами окон, а образовавшиеся выступы загнуты внутрь, к центру. Это простое геометрическое изменение кардинально меняет характеристики — окна создают внутренние смачивающие поверхности и открывают газовые каналы, устраняя сильное образование каналов и высокое падение давления, характерные для обычных колец Рашига.
При формовании из термопластов (ПП, РПП, ПВХ, ХПВХ, ПВДФ) кольцо Палла представляет собой легкую, коррозионностойкую и экономичную набивку произвольной формы, пригодную для абсорбции, очистки, охлаждения и удаления неокисляющихся коррозионных жидкостей и газов.

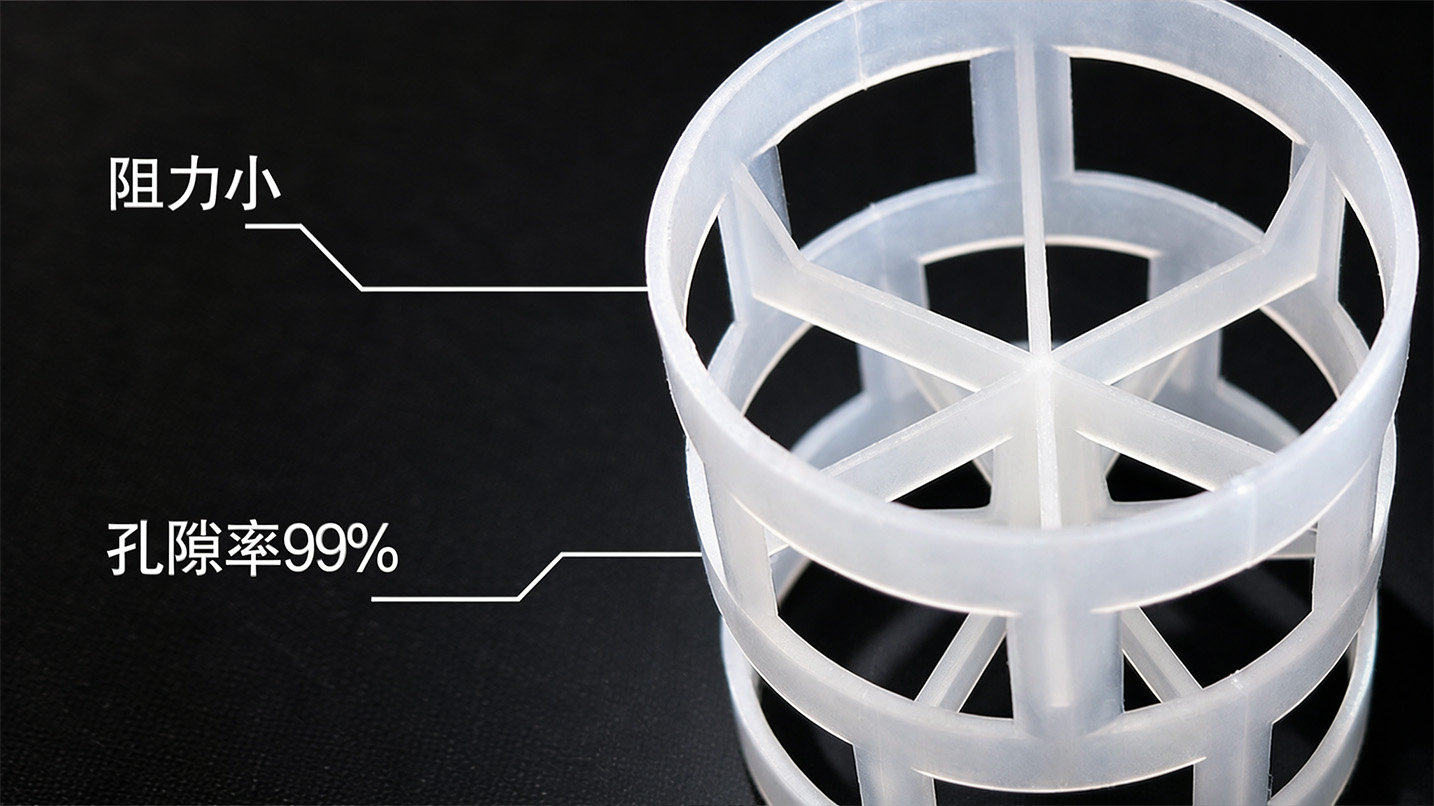

Рисунок 2: Перфорированные окна и изогнутые внутрь пальцы создают внутренние смачивающие поверхности и открытые газовые каналы.
Приведенные ниже данные относятся к стандартным кольцам Палла из полипропилена (PP). Другие материалы (RPP, PVC, CPVC, PVDF) имеют те же геометрические размеры, а насыпная плотность варьируется в зависимости от плотности полимера.
| Размеры (Д×В×Т) (мм) | Площадь поверхности (м²/м³) | Доля пустот (%) | Количество в упаковке (шт./м³) | Насыпная плотность (кг/м³) |
|---|---|---|---|---|
| 16 × 16 × 1.0 | 299 | 90.0 | 214,000 | 105 |
| 25 × 25 × 1.2 | 219 | 93.4 | 51 900 | 75 |
| 38 × 38 × 1.4 | 146 | 94,5 | 13,800 | 68 |
| 50 × 50 × 1,5 | 109 | 94.9 | 6500 | 56 |
| 76 × 76 × 2.6 | 71 | 95.1 | 1,830 | 52 |
Данные составлены на основе стандартных отраслевых технических паспортов (геометрические значения; указанная насыпная плотность для полипропилена варьируется в зависимости от плотности материала). Изготовление на заказ по индивидуальным размерам (10/13/89/100 мм) и толщине стенок возможно по запросу.
Выбор правильного полимера — это самое важное решение. Неправильный материал деформируется, потрескается или начнет выделять вредные вещества — используйте эту таблицу для подбора материала в соответствии с химическим составом и температурой:
| Материал | Максимальная температура (непрерывная) | Плотность (г/см³) | Химическая стойкость | Типичное применение |
|---|---|---|---|---|
| ПП (полипропилен) | 100°C | 0,89–0,91 | Отличный универсальный вариант | Водоподготовка, общая очистка, охлаждение |
| Армированный полипропилен (RPP) | 120°C | 0,95–1,05 | Повышенная прочность, сохраняет форму. | Горячая щелочная очистка, более глубокие слои |
| ПВХ (поливинилхлорид) | 60°C | 1,38–1,45 | Сильные кислоты (H)2SO4, HCl) | Поглощение хлора и щелочи, соляной кислоты (при низкой температуре) |
| ХПВХ (хлорированный ПВХ) | 90°C | 1,45–1,58 | Горячие кислоты и окислительные среды | Очистка дымовых газов горячим газом, десульфуризация дымовых газов |
| ПВДФ (Кинар) | 150°C | 1,75–1,78 | Превосходный (галогены, HF, растворители) | Хлор, HF, сверхчистые полупроводники |

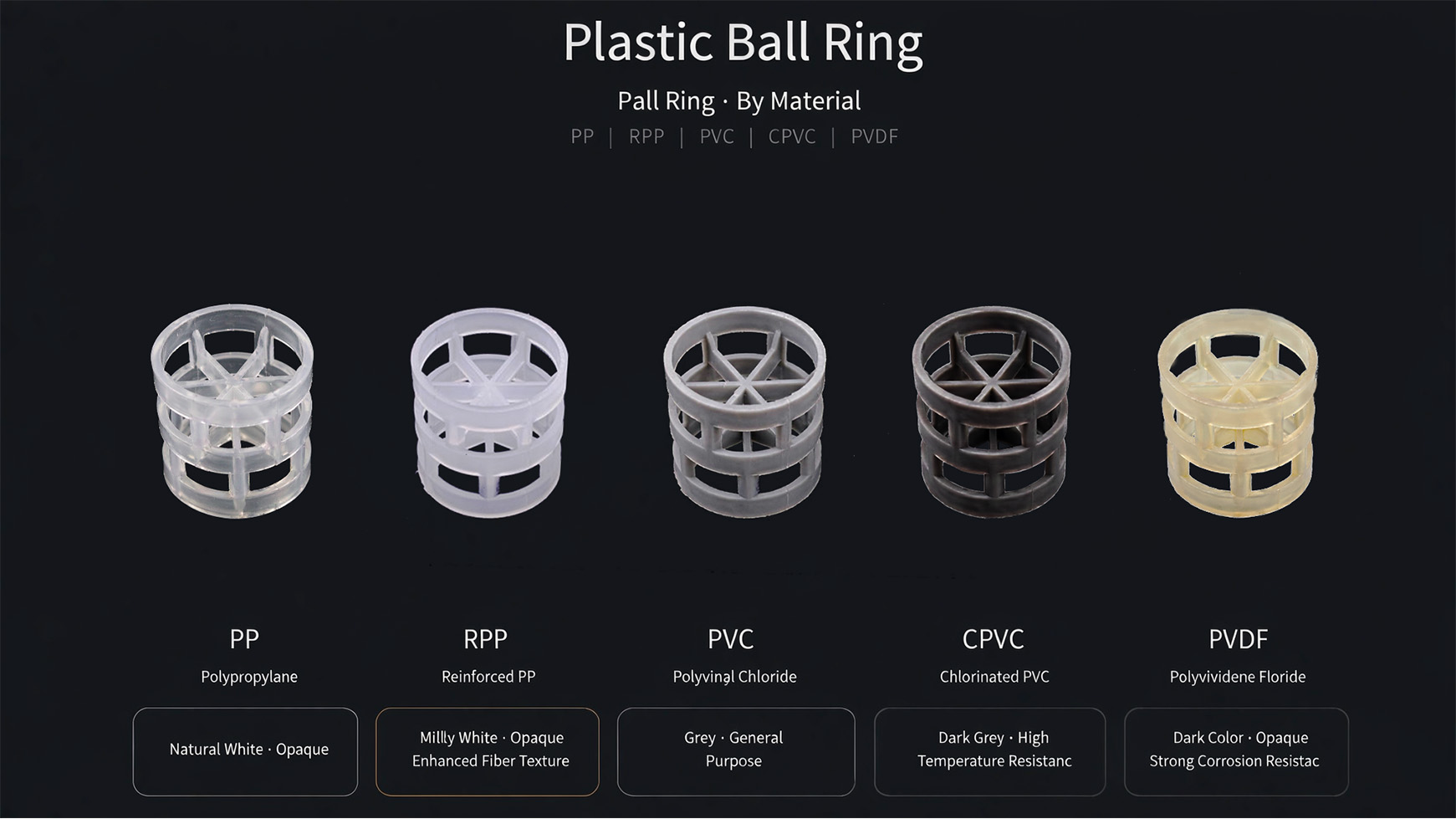

Рисунок 3: Выбор материалов — белый ПП/РПП, серый ПВХ/ХПВХ и непрозрачный ПВДФ для эксплуатации в агрессивных средах.

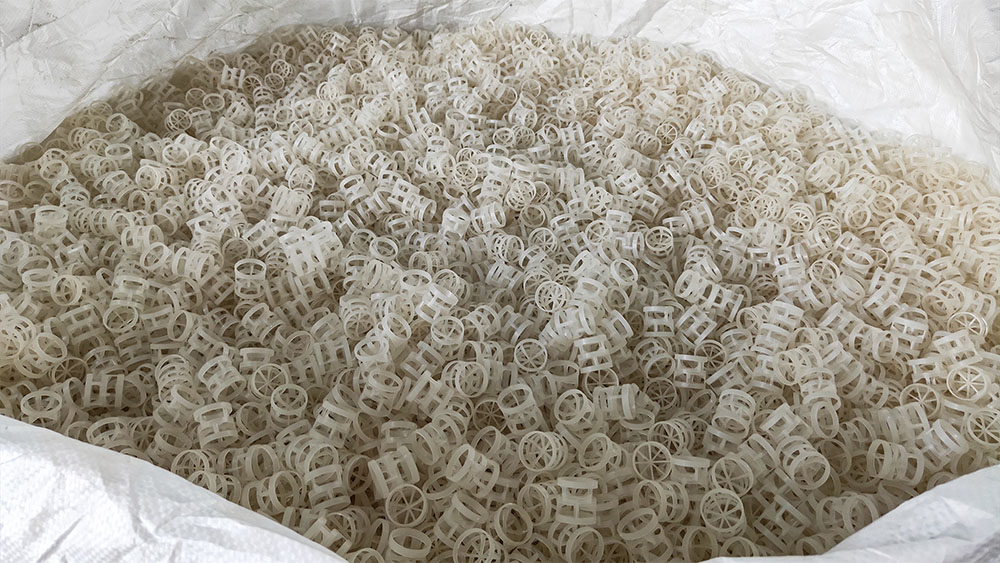

Рисунок 4: Пластиковые кольца Палла (ПП), установленные в скруббере для кислых газов, предназначенном для удаления HCl и SO₂.2 абсорбция.
| Фактор | Пластик | Металл (SS316L) | Керамика |
|---|---|---|---|
| Максимальная температура | 60–150 °C | ~400°C | ~800°C |
| Коррозионная стойкость | Отличный | Умеренный | Хорошая (кислота) |
| Насыпная плотность (кг/м³) | 52–105 | ~400 | ~700 |
| Относительная стоимость | Низкий | Высокий | Середина |
| Лучше всего подходит для | Коррозионная водная среда, низкая-средняя температура | Высокотемпературные углеводороды | Высокая температура, сильная кислота |
В: Какой материал следует выбрать для абсорбции газообразного HCl?
A: Для разбавленной соляной кислоты при комнатной температуре экономичным вариантом является полипропилен (ПП). Для концентрированной или теплой соляной кислоты используйте ХПВХ (до 90 °C) или ПВДФ (до 150 °C). ПВХ также отлично подходит, но его допустимая температура ограничена 60 °C. См. наше руководство по выбору материалов для получения информации о допустимых уровнях содержания хлоридов.
В: Могут ли пластиковые кольца Палла выдерживать воздействие горячего щелочного раствора (NaOH)?
А: Полипропилен (PP) и риформен полипропилен (RPP) хорошо противостоят щелочам до своих температурных пределов (100°C и 120°C соответственно). Избегайте ПВХ и ХПВХ в сильных щелочах — они разрушаются. Для горячих концентрированных растворов NaOH выше 120°C следует использовать металлические или керамические наполнители.
В: Сколько упаковочного материала мне понадобится для моей башни?
A: Количество (шт.) = Площадь поперечного сечения башни × Высота основания × Количество в упаковке (из таблицы). Пример: башня с внутренним диаметром 2 м и высотой основания 3 м из полипропиленовых колец диаметром 38 мм: π × 1,0² × 3 × 13 800 ≈ 130 100 шт. Свяжитесь с нами, указав размеры вашей башни, для получения точной цены.
Компания FXSINO поставляет пластиковые кольца Палла из полипропилена (PP), риформинга полипропилена (RPP), ПВХ, ХПВХ и ПВДФ всех стандартных размеров (16/25/38/50/76 мм), с возможностью добавления армированного углеродом полипропилена для антистатических свойств. К каждому заказу прилагаются сертификаты на материалы и протоколы контроля размеров. Мы также поставляем соответствующие опорные решетки и распределители жидкости для комплектных башенных установок.
Свяжитесь с FXSINO: jackieqiu9202@gmail.com | +86 18507999558
