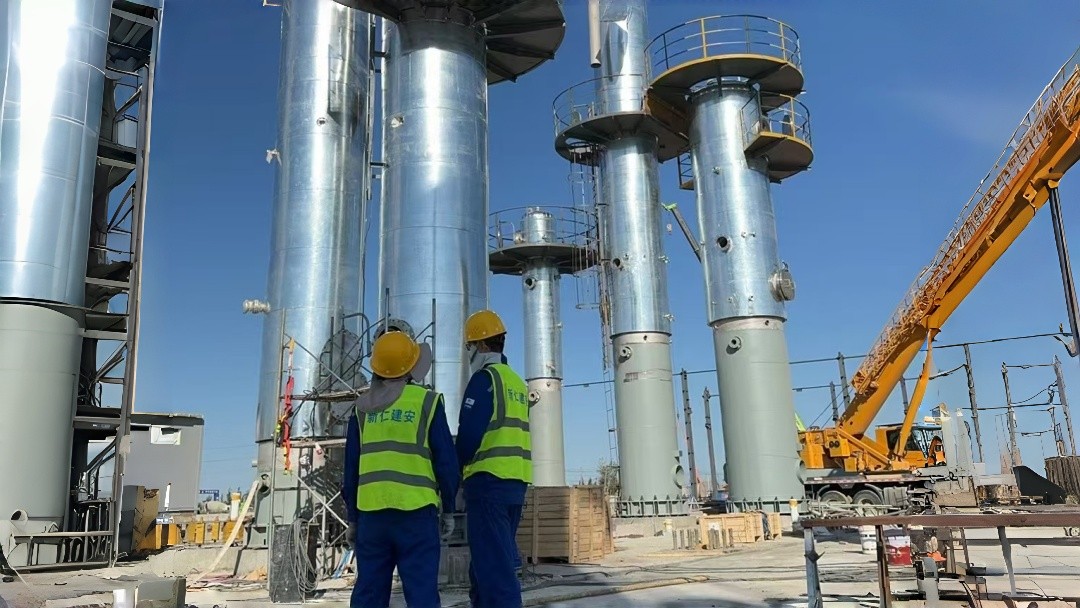

Рисунок 1: Установленный на месте абсорбер системы очистки дымовых газов на предприятии по производству технического углерода.

1. Предыстория проекта

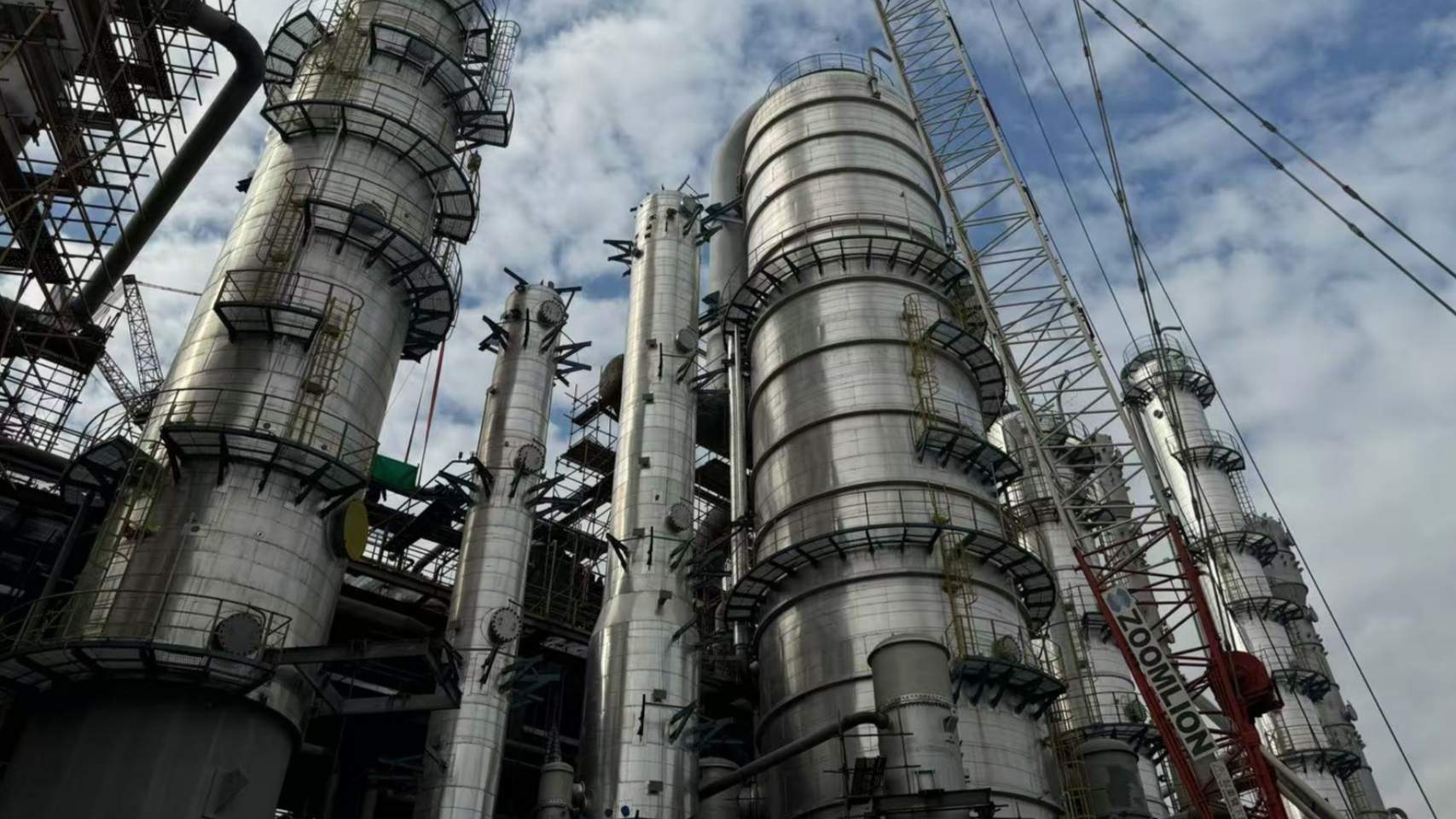

В данном тематическом исследовании рассматривается проект экологической модернизации крупного производителя технического углерода в индустриальном парке Ципанцзин, Внутренняя Монголия. Проект включал в себя модернизацию и поставку оборудования для системы мокрой десульфуризации дымовых газов (FGD), предназначенной для обработки больших объемов отработанных газов с производственных линий.

Центральным элементом является массивная абсорбционная башня с внутренним диаметром приблизительно 15.⁸ метрыс использованием конфигурации с нижним входным отверстием.

2. Технические проблемы

3. Прицел FXSINO: Полный комплект внутреннего оборудования.

В рамках этого проекта компания FXSINO выступила в качестве поставщика «под ключ» всего внутреннего стационарного оборудования. В объем наших работ входило:

• Дефлектор и перегородки на входе газа: Специально разработанные поворотные лопатки у основания обеспечивают равномерное распределение газа и защищают стенки башни.
• Опорные балки распылительной головки: Прочная стальная конструкция, предназначенная для поддержки веса и нагрузки трубопроводов большого диаметра для транспортировки шлама.
• Подача и конфигурация форсунок: Предлагаем высокоэффективные форсунки, оптимизированные для конкретного соотношения жидкости и газа.
• Модули демистеров и несущие пучки: Поставка многоступенчатых туманоуловителей и соответствующей опорной системы.
• Внутренние платформы и лестницы: Доступные платформы внутри башни для обслуживания форсунок и противозапотевателей.

4. Выполнение работ и проверка на месте.

На этапе установки технический персонал FXSINO присутствовал для контроля за критически важными этапами выравнивания. Ключевые точки проверки включали:

• Выравнивание и вертикальность опорных балок распылительной головки.
• Выравнивание дефлектора газоприемника относительно центральной линии башни.
• Точность установки опорных балок противотуманных фар обеспечивает надлежащую герметизацию.

5. Заключение

Этот проект демонстрирует возможности проектирования и поставки полных комплектов внутреннего оборудования для крупномасштабных абсорберов десульфуризации дымовых газов. Сосредоточившись на структурной целостности и точной динамике контакта газа и жидкости, компания FXSINO предложила надежное решение, адаптированное к сложным условиям производства технического углерода.
