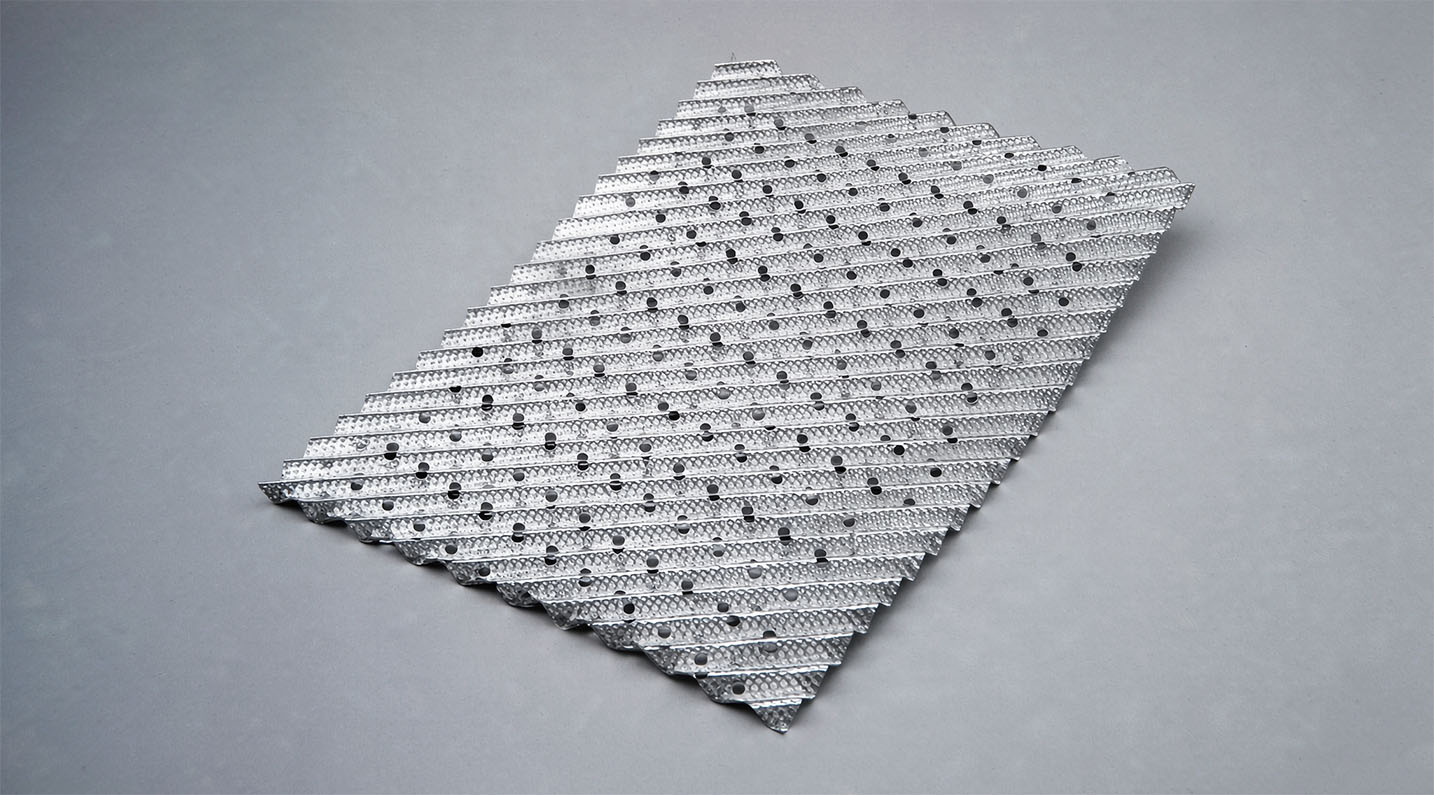

Metal perforated plate structured packing with visible corrugation and precision perforations

Рисунок 1: Крупный план перфорированной пластинчатой ​​упаковки, демонстрирующий гофрированность и равномерный рисунок перфорации.

Перфорированная пластинчатая структурированная набивка: повышение смачиваемости и эффективности.

Итог: Перфорированная пластинчатая структурированная насадка использует точно пробитые отверстия (обычно диаметром 4-5 мм) на гофрированных металлических листах для принудительного обновления жидкой пленки, устранения сухих участков и создания турбулентных зон рециркуляции, обеспечивая до 20-30% более высокую скорость массопереноса, чем неперфорированные поверхности в той же колонне.

Когда инженеры-технологи указывают структурированная упаковкаСамая неправильно понимаемая особенность — это... перфорацияБольшинство покупателей знают, что им нужен "250Y" или "500Y", но мало кто понимает, в чем дело. почему Отверстия имеют значение. В этой статье подробно рассматриваются физические принципы, геометрия и практическая выгода от выбора перфорированной пластины вместо неперфорированной или проволочной сетки.

1. Что такое перфорированная пластинчатая структурированная упаковка?

Перфорированная пластинчатая структурированная насадка изготавливается из тонких металлических листов (обычно толщиной 0,1-0,2 мм), в которые сначала пробивается регулярный рисунок отверстий, а затем они гофрируются под фиксированным углом (обычно 45° или 60°). Соседние листы укладываются друг на друга с обратным направлением гофрирования, образуя открытые наклонные каналы для потока.

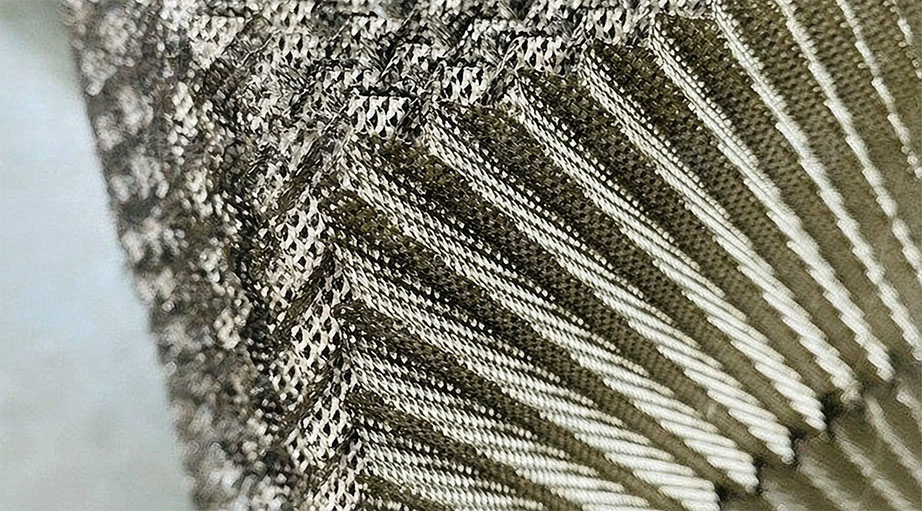

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

Обычно каждая дырка имеет следующие размеры: диаметр 4-5 ммСочетание перфорации и гофрирования создает три одновременных эффекта:

  • Принудительное перераспределение жидкости — Жидкость проходит через отверстия в соседние каналы, устраняя течение у стенок и неравномерное распределение.
  • Непрерывное обновление пленки — Жидкая пленка разрывается и вновь образуется в каждом месте перфорации, разрушая застойные пограничные слои.
  • Улучшенная шероховатость поверхности — Микроструктуры вокруг каждого отверстия увеличивают время удержания и площадь межфазной поверхности.

К распространенным техническим характеристикам относятся: 125Y, 250Y, 350Y, 450Y, 500Y и 700YВ производстве используются материалы от SS304L и SS316L до дуплексных нержавеющих сталей и титана (марка 2 / марка 7).

2. Как перфорация улучшает смачиваемость

Смачиваемость определяется углом смачивания: малый угол смачивания (≤90°) означает равномерное растекание жидкости; большой угол (>90°) создает сухие участки, которые препятствуют массопереносу. На гладкой, неперфорированной металлической пластине жидкость имеет тенденцию стекать вдоль впадин гофрирования, оставляя вершины сухими.

Эффект перфорации: Когда жидкость сталкивается с отверстием, капиллярные силы проталкивают её сквозь него, создавая «жидкую завесу» (также называемую «двойной пленкой») на нижней стороне. Эта завеса значительно увеличивает активную площадь межфазной поверхности и вызывает интенсивные капиллярные волны на свободной поверхности.

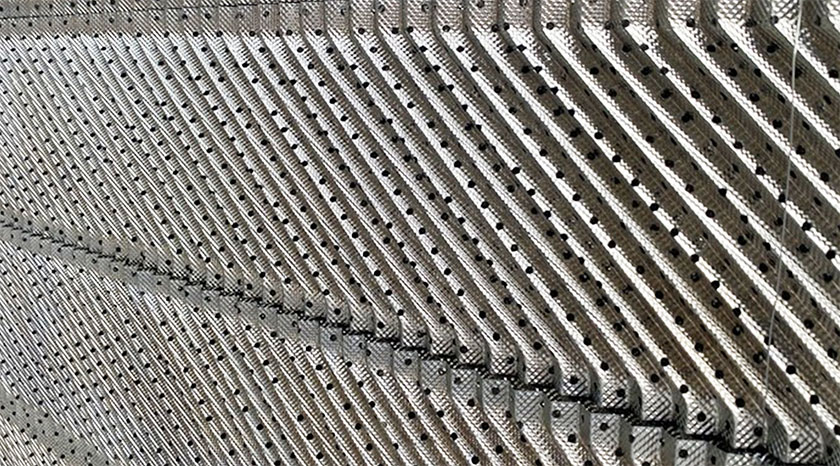

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

Рисунок 2: Образование жидкой завесы через перфорации (справа) по сравнению с образованием каналов на неперфорированной пластине (слева).

Исследования, проведенные в научно-исследовательском центре Air Liquide с использованием оптической визуализации потока 2D-2C PTV, подтвердили, что перфорированные пластины создают Вокруг каждого отверстия образуются подковообразные вихри перед формированием завесы, за которыми следуют вихри Дина и рециркуляция через пару почек после образования завесы.При высоких числах Рейнольдса эти хаотичные вихри приводят к следующим явлениям:

  • Сильные турбулентные вихри которые ускоряют перенос веществ на границе раздела газ-жидкость.
  • Точки стагнации с низкой локальной скоростью движения пленки, что увеличивает время контакта газа и жидкости.
  • Отрицательные скорости пленки Обнаружено локально внутри занавеса — свидетельство истинной рециркуляции, а не просто нисходящего потока.

3. Отдача от повышения эффективности: важные цифры

Согласно недавним исследованиям по модификации поверхности структурированной упаковки, оптимизация смачиваемости может повысить скорость массопереноса за счет 20-30% при одновременном снижении энергопотребления. Повышение эффективности достигается за счет трех измеримых улучшений:

Показатель эффективностиНеперфорированная пластинаПерфорированная пластина
Равномерность распределения жидкостиУмеренное (канальное)Отлично (однородно)
Сухое пятноВысокий уровень при низком соотношении L/GМинимальный, даже при плотности распыления 0,2 м³/(м²·ч)
Повышение эффективности массопереносаИсходный уровень+20-30%
Устойчивость к загрязнениюНизкийСильный (самоочищающийся эффект)

Перфорированная пластинчатая упаковка надежно работает при Плотность распыления от 0,2 до 200 м³/(м²·ч) и выдерживает давление от вакуума до высокого давления, что делает его по-настоящему универсальным структурированным наполнителем для химической, нефтехимической, нефтеперерабатывающей и газоперерабатывающей промышленности.

4. Выбор геометрии: подбор размера отверстия и угла гофрирования в соответствии с вашим технологическим процессом.

4.1 Диаметр перфорации и соотношение открытой площади

Стандартная практика использует отверстия диаметром 4-5 ммСоотношение открытой площади (общая площадь отверстий ÷ площадь пластины) должно быть сбалансировано:

  • Слишком низкий (<5%): Ограничивает боковой поток, увеличивает перепад давления, снижает частоту обновления пленки.
  • Оптимальная зона: Достаточно открытая площадь, позволяющая часто обменивать жидкость между каналами без ущерба для удельной площади поверхности.
  • Слишком высокий уровень (>15%): Уменьшается эффективная площадь массопереноса; наполнитель начинает больше напоминать сетчатый лоток, чем структурированную набивку.

4.2 Угол гофрирования: 45° против 60°

Угол гофрирования напрямую определяет компромисс между эффективностью и вместимостью:

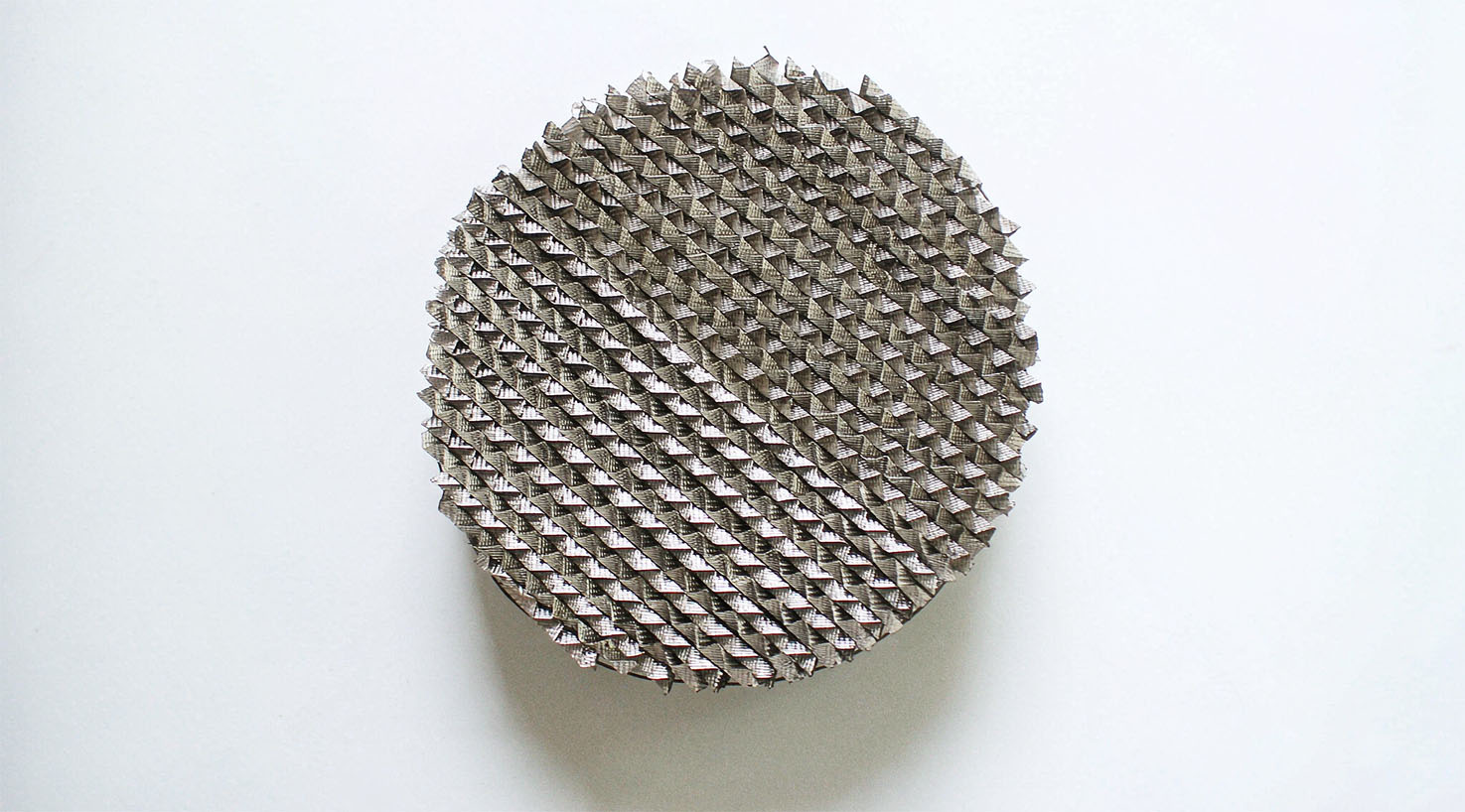

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45° (Y-образный): Повышенная эффективность, меньшая производительность. Идеально подходит для вакуумной дистилляции, где ограничивающим фактором является перепад давления (например, 250Y, 500Y).
  • 60° (X-образный): Более высокая производительность, несколько меньшая эффективность. Предпочтительна для абсорбционных колонн атмосферного или под давлением с высокой газовой нагрузкой (например, 250X, 500X).

5. Перфорированная пластина против проволочной сетки: когда следует выбирать тот или иной метод.

Оба подхода имеют «структуру», но служат разным целям:

ИзмерениеПерфорированная пластинапроволочная сетка
Лучше всего подходит дляВысокое поглощение света/газа, загрязненные поверхностиСверхнизкое падение давления, высокочистая дистилляция
Типичная конкретная область125-700 м²/м³До 750 м²/м³
РасходыУмеренныйВысший уровень (сложное плетение)
Противообрастающее покрытиеСильныйСлабый

Общее правило: если ваш процесс включает в себя H2С, КО2Для растворов аминов с высокой концентрацией жидкости перфорированная пластина — ваш незаменимый помощник. Для термочувствительной вакуумной дистилляции тонких химических веществ, где важен каждый паскаль перепада давления, лучше всего подходит проволочная сетка. Нужна помощь в выборе? Ознакомьтесь с нашим руководством по 500Y для высокоэффективной дистилляции.

6. Типичные области применения

Перфорированная листовая структурированная упаковка занимает лидирующие позиции в следующих областях применения:

  • Осушение и очистка природного газа — Обладает высокими противообрастающими свойствами, выдерживает переменные нагрузки от жидкости.
  • Перегонка сырой нефти в атмосферных/вакуумных условиях — Низкое падение давления, высокая производительность.
  • Регенерация растворителей и отделение воздуха — Равномерное распределение предотвращает образование каналов сбыта.
  • Фармацевтическая ректификация — Легко чистится, соответствует стандартам ASME и API.
  • CO2 захват с помощью аминов — Перфорация предотвращает локальный перегрев и деградацию.
Workers installing perforated plate structured packing modules inside a distillation column

7. Выбор материалов для работы в агрессивных средах

Качество самой перфорации напрямую зависит от качества окружающего металла. В средах, содержащих хлориды, края каждого отверстия становятся точками концентрации напряжений, способствующими точечной коррозии. Именно поэтому выбор материала имеет решающее значение:

  • SS304L: Подходит для чистых органических веществ, не содержащих хлоридов.
  • SS316L: Содержит 2-3% молибдена, устойчив к точечной коррозии в хлоридных средах с концентрацией хлоридов до 1000-2000 ppm. Ознакомьтесь с нашим сравнением 304 и 316L..
  • Дуплекс 1.4462: Для экстремальных сочетаний воздействия хлоридов и механических напряжений.
  • Титан Gr.2 / Gr.7: Для горячих концентрированных растворов хлоридов, где даже сталь марки 316L не справляется.

8. Краткие ответы на часто задаваемые вопросы

В: Увеличивает ли перфорация перепад давления?

А: Минимальное. Открытая структура перфорированной пластинчатой ​​насадки специально разработана для минимизации сопротивления потоку газа, что приводит к низкому падению давления и повышению энергоэффективности.

В: Может ли перфорированная пластинчатая набивка справляться с твердыми частицами или загрязнениями?

А: Да. Высокие противообрастающие свойства и низкое содержание жидкости позволяют этому наполнителю выдерживать системы с незначительным загрязнением твердыми частицами, что делает его идеальным для переработки и абсорбции природного газа.

В: Какой минимальный диаметр башни используется для набивки перфорированными пластинами?

A: Подходит для башен диаметром от 80 мм до 13 м. Для диаметров >1,5 м наполнитель поставляется в виде блоков для модульной установки.

Выберите подходящую перфорированную пластинчатую набивку для вашей колонны.

Отправьте нам данные о вашем технологическом процессе — состав рабочей жидкости, соотношение L/G, давление, температура и диаметр колонны. Наши инженеры порекомендуют оптимальную удельную площадь поверхности (от 125Y до 700Y), марку материала и угол гофрирования.
