Как выбрать насадку для дистилляционной колонны: 5 факторов

Дом Новости

Как выбрать насадку для дистилляционной колонны: 5 факторов

новые продукты
Как выбрать насадку для дистилляционной колонны: 5 факторов
August 20, 2026

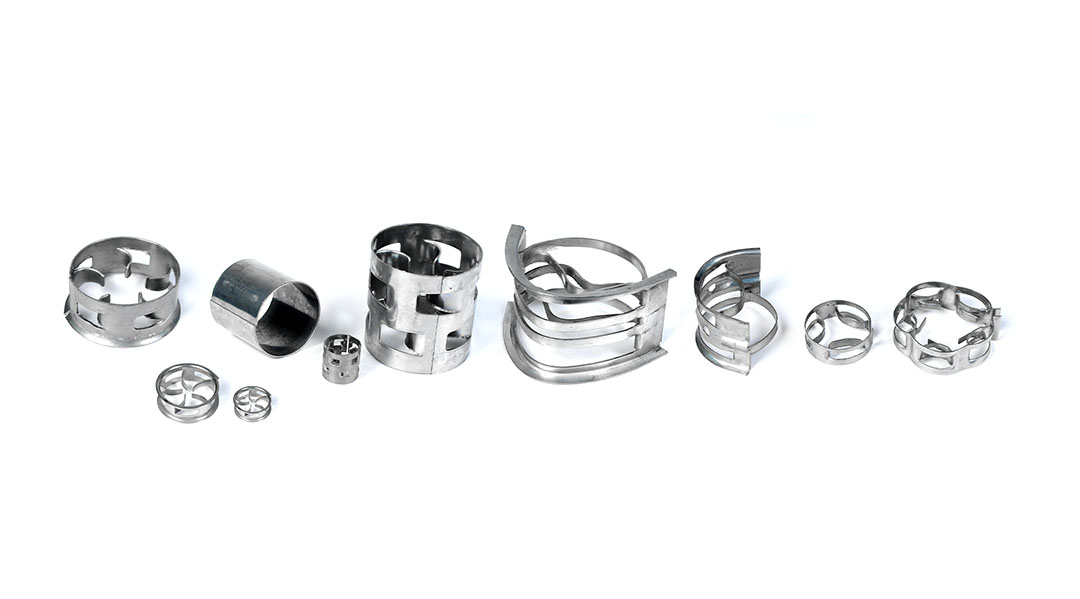

Various types of distillation column packing including structured and random packing

Рисунок 1: Обзор распространенных типов наполнителей для дистилляционных колонн — от случайных колец до высокоэффективных структурированных листов.

Как выбрать насадку для дистилляционной колонны: 5 факторов

Краткий ответ: Правильный выбор насадки для дистилляционной колонны зависит от 5 факторов: (1) рабочее давление, (2) соотношение жидкости и газа, (3) коррозия и материал, (4) вероятность загрязнения и (5) компромисс между производительностью и эффективностью. Неправильный выбор этих факторов чреват плохим разделением, преждевременным выходом из строя или дорогостоящей переделкой.

Выбор насадки для дистилляционной колонны — это не просто покупка товара, а проектное решение, напрямую влияющее на эффективность разделения, энергопотребление и время безотказной работы колонны. Независимо от того, модернизируете ли вы старую колонну или проектируете новую, это руководство расскажет вам о 5 инженерных факторах, определяющих правильный выбор.

Фактор 1: Рабочее давление

Давление является наиболее важным фактором при выборе наполнителя, поскольку оно определяет, какое падение давления может выдержать ваш технологический процесс.

Vacuum distillation column versus high-pressure absorption column application
  • Вакуумное обслуживание (< 0,1 бар): Необходимо минимизировать падение давления. Идеально подходят структурированные наполнители из проволочной сетки (например, 500Y, 700Y) или перфорированные пластины с низкой удельной площадью (250Y). Угол гофрирования должен составлять 45° (Y-образный тип) для снижения газового сопротивления.
  • Атмосферное давление (1 бар): Сбалансированная эффективность и производительность. Перфорированная листовая набивка 250Y или 350Y подходит для большинства применений.
  • Высокое давление (> 5 бар): Главное здесь — производительность. Для максимальной пропускной способности выбирайте гофрированную поверхность под углом 60° (X-образная) с меньшей удельной площадью (125X или 250X). В этом случае экономически выгодным может быть также использование хаотичной упаковки, например, металлических колец Палла.

Фактор 2: Соотношение жидкости к газу (L/G).

Соотношение L/G определяет, нужна ли вам насадка, которая превосходно распределяет жидкость или обеспечивает большую площадь контакта газа и жидкости.

Общее правило: Высокое соотношение L/G (абсорбция, очистка) требует превосходного перераспределения жидкости — перфорированная пластинчатая насадка является очевидным лидером. Низкое соотношение L/G (фракционирование, отгонка) требует максимальной площади поверхности — в этом случае подойдут проволочная сетка или структурированная насадка с большой площадью поверхности (500Y, 700Y).

Чтобы подробнее узнать о том, как перфорация решает проблемы распределения жидкости, ознакомьтесь с нашим руководством по структурированной набивке из перфорированных пластин: повышение смачиваемости и эффективности.

Фактор 3: Коррозия и выбор материала.

Уплотнительная прокладка преждевременно выйдет из строя, если материал не выдержит воздействия химических процессов. Самая распространенная ошибка? Недооценка содержания хлоридов.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
Условия процессаРекомендуемый материалПочему
Чистые органические вещества, без хлоридов.SS304LЭкономически выгодное решение, хорошая общая коррозионная стойкость.
H2С, КО2амины с хлоридамиSS316L2-3% молибдена обеспечивает устойчивость к точечной коррозии при концентрации хлора 1000-2000 ppm.-
Горячие концентрированные хлоридыТитан Gr.2 / Gr.7Превосходная устойчивость к точечной и щелевой коррозии.
Сильная серная кислотаСплав 20 / Хастеллой C276Выдерживает воздействие агрессивных кислот при повышенных температурах.

Нужна помощь в выборе между двумя наиболее распространенными марками? Ознакомьтесь с нашим подробным сравнением: Структурированная упаковка 304 против 316L: что подходит именно вам?

Фактор 4: Загрязнение и содержание твердых частиц

Если в вашем корме содержатся взвешенные твердые частицы, полимеры или смолы, стандартная структурированная набивка быстро забьется. Решением является перфорированная пластина с самоочищающимся механизмом.

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • Чистота и порядок: Подойдет любая структурированная упаковка. Проволочная сетка обеспечивает наибольшую эффективность.
  • Незначительное загрязнение (следы твердых частиц, коксование): Перфорированная пластина с отверстиями диаметром 4-5 мм. Отверстия обеспечивают циркуляцию жидкости между каналами, предотвращая образование застойных зон, в которых формируются отложения.
  • Сильное обрастание: Рассмотрите вариант упаковки в виде сетки или произвольной упаковки с большим свободным объемом. Запланируйте регулярную стирку.

Фактор 5: Компромисс между мощностью и эффективностью

Это классический инженерный компромисс. Невозможно одновременно добиться максимальных результатов и того, и другого.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
ПриоритетУдельная площадь (м²/м³)ГофрированиеПример модели
Максимальная эффективность500 - 75045° (Y-образный)Структурированная упаковка 500Y
Сбалансированный250 - 35045° или 60°250Y Металлическая структурированная упаковка
Максимальная вместимость125 - 25060° (X-образный)125X / 250X

Матрица быстрого принятия решений по выбору

Используйте эту матрицу в качестве отправной точки. Для получения более подробной технической информации всегда консультируйтесь с поставщиком упаковочных материалов.

Шаг 1: Какое у вас рабочее давление? → Если вакуум, используйте 250Y/500Y (Y-образный тип). Если высокое давление, используйте 125X/250X.

Шаг 2: Каково ваше соотношение L/G? → Высокое L/G: Перфорированная пластина. Низкое L/G: Проволочная сетка или структурированная ткань большой площади.

Шаг 3: Какие коррозионные вещества присутствуют? → Соответствующий материал (304L, 316L, дуплексная сталь, титан).

Шаг 4: Представляет ли собой проблему загрязнение? → Да: Перфорированная пластина. Нет: Любой тип.

Шаг 5: Приоритет: производительность или эффективность? → Выберите соответствующую площадь и угол гофрирования.

Часто задаваемые вопросы

В: Можно ли использовать случайную упаковку вместо структурированной?

А: Да, для менее требовательных процессов разделения. Случайная насадка (например, металлические кольца Палла) стоит дешевле и хорошо справляется с загрязнением, но обеспечивает меньшую эффективность на метр высоты. Структурированная насадка — это выбор, когда необходимо максимальное теоретическое количество ступеней разделения при ограниченной высоте колонны.

В: Как долго сохраняется структурированная упаковка?

А: При эксплуатации в чистых средах и правильном выборе материалов срок службы обычно составляет 10-15 лет. При эксплуатации в коррозионных средах или средах, содержащих отложения, следует ожидать 3-7 лет, прежде чем эффективность снизится ниже допустимых пределов.

В: Каковы минимальные требования к распределению жидкости?

А: Для структурированной насадки хорошим правилом является одна точка каплеобразования жидкости на каждые 50-100 см² поперечного сечения башни. Неравномерное распределение жидкости снижает потенциальную эффективность насадки независимо от выбранного типа.

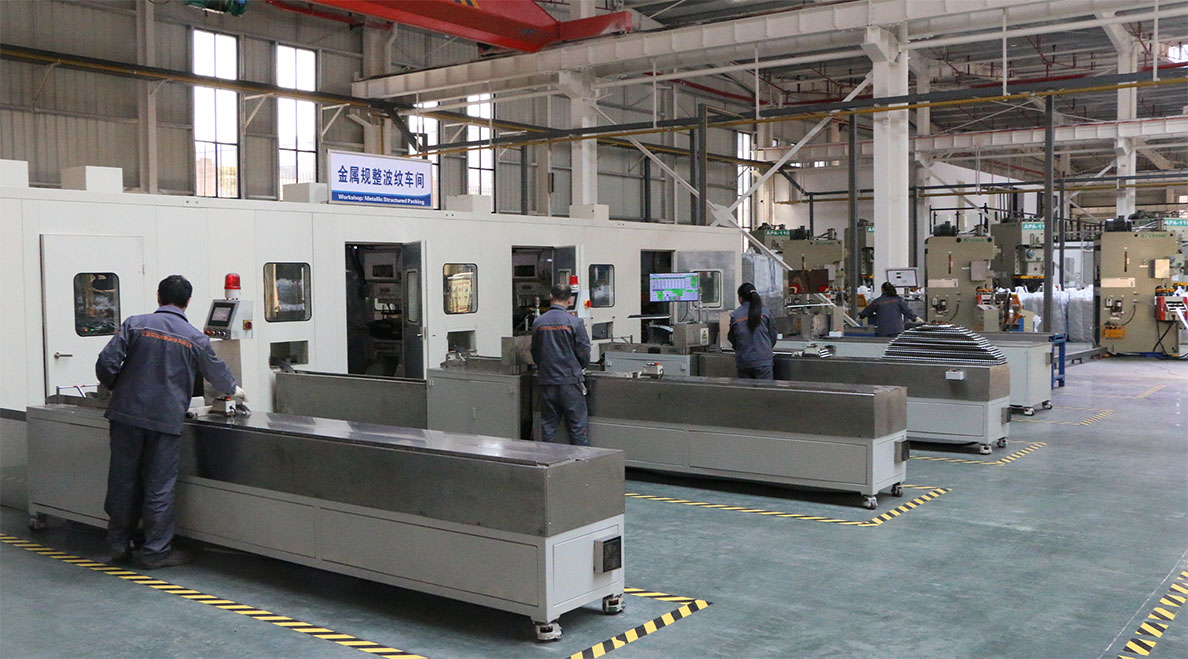

FXSINO manufacturing facility for metal structured packing production

Нужны рекомендации по упаковке на заказ?

Пришлите нам параметры вашего технологического процесса — давление, температуру, соотношение л/г, состав рабочей жидкости и диаметр колонны. Наши инженеры подберут оптимальный тип насадки, материал и геометрию для вашей колонны.

Свяжитесь с FXSINO: jackieqiu9202@gmail.com | +86 18507999558
