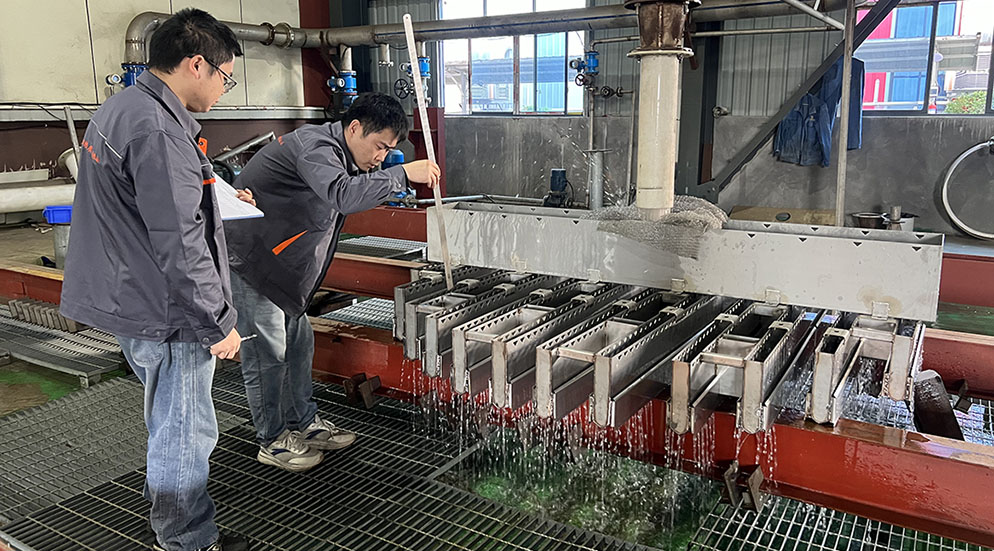

Рисунок 1: Распределитель в поддоне (слева), распределитель в трубчатом патрубке (по центру) и распределитель в распылительной форсунке (справа).
Внимание, дизайнеры! Выбор правильного распределителя жидкости для вашей насадочной колонны — это не просто вопрос равномерного орошения, это вопрос защиты ваших инвестиций в насадку. Данные отрасли показывают, что более 70% отказов насадочных колонн связаны с неправильным распределением, а не с самой насадкой. Правильно подобранный распределитель обеспечит заявленную эффективность вашей колонны с первого дня.
Зависимость между качеством распределителя и эффективностью насадки имеет экспоненциальный характер. Хорошо спроектированный распределитель с равномерностью 95% позволяет вашей насадке достичь заявленной высоты теоретической тарелки (HETP). Плохой распределитель с равномерностью 60% может удвоить вашу HETP, фактически теряя половину высоты вашей башни.

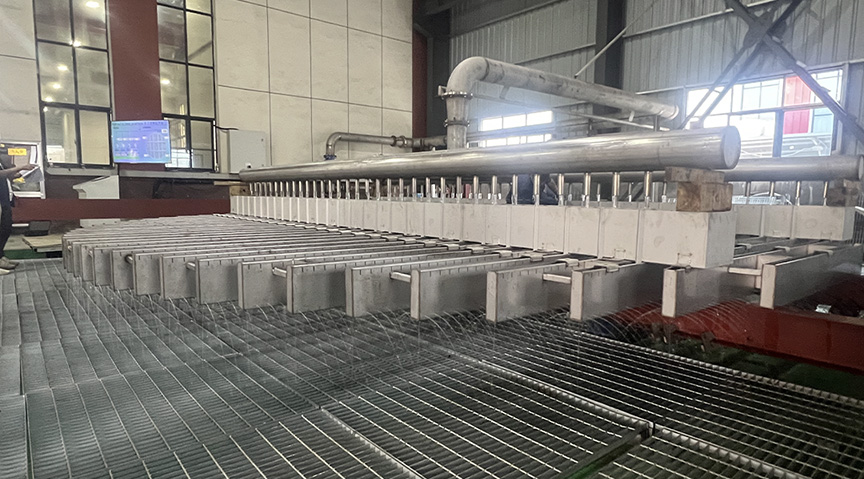

Рисунок 2: Распределитель жидкости, расположенный над структурированным насадочным слоем внутри дистилляционной колонны.
Формула воздействия HETP:HETPдействительный = HETPупаковка ÷ Эффективность распределения
Пример: Наполнитель 500Y с номинальным давлением 0,35 м HETP будет работать следующим образом: 0,70 м Если ваш дистрибьютор обеспечивает лишь 50% однородности, вы заплатили за производительность в 500 ярдов, а получили результат в 250 ярдов.

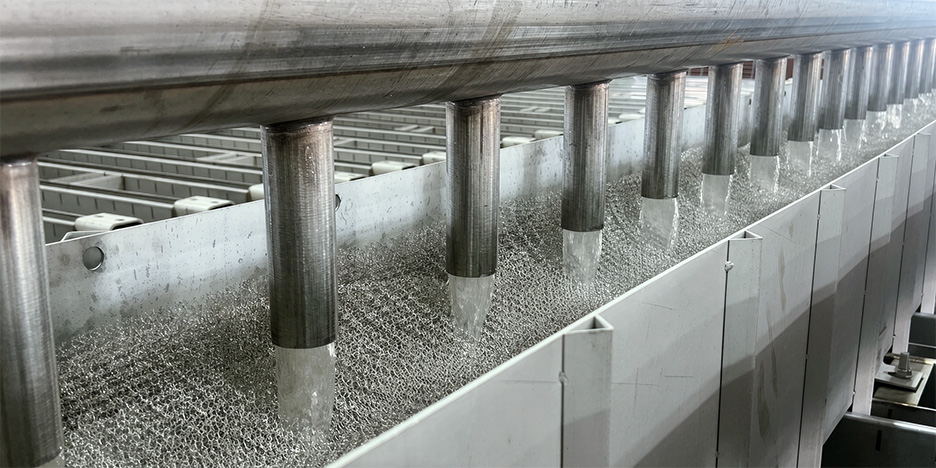

Эталонная система для колонн большого диаметра. Жидкость поступает в центральный подающий трубопровод, течет в первичный желоб, а затем переливается во вторичные желоба с V-образными выемками или отверстиями, из которых капает жидкость на наполнитель колонны.
Центральный коллектор с расходящимися отводами, каждый из которых имеет точно просверленные отверстия нужного размера. Жидкость проталкивается через отверстия под действием силы тяжести или небольшого давления.

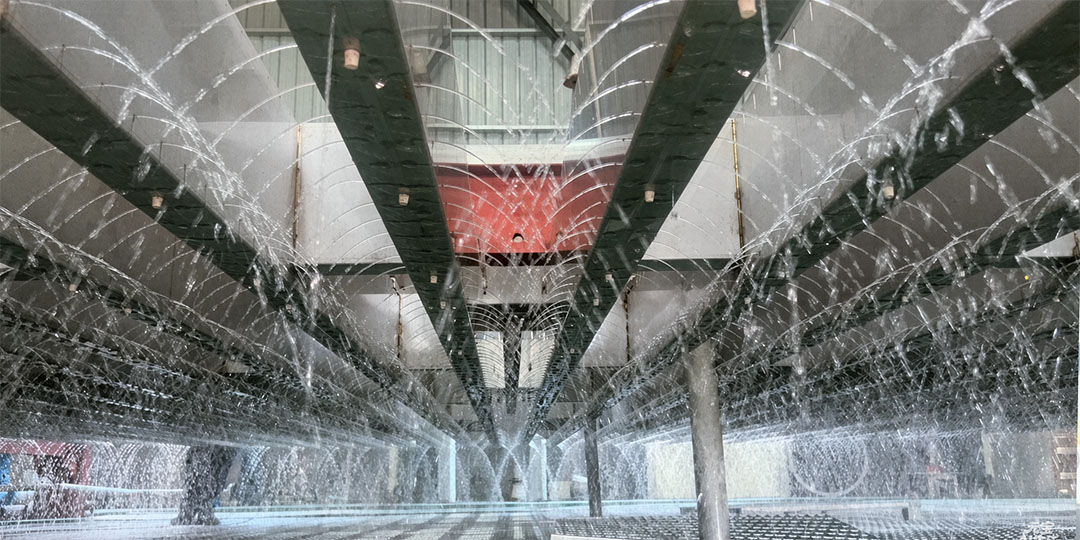

Жидкость под давлением распыляется через форсунки, покрывая поверхность наполнителя. Широко используется в небольших колоннах и скрубберах.
| Тип | Диаметр башни | Жидкая нагрузка | Однородность | Противообрастающее покрытие |
|---|---|---|---|---|
| Пан (корыто) | 1,5 - 13 м | Высокий | ★★★★★ | Отличный |
| Трубопроводный рычаг | 0,5 - 3 м | Середина | ★★★★☆ | Умеренный |
| Распылительная форсунка | 0,1 - 0,8 м | Низкий-Средний | ★★★☆☆ | Хороший |

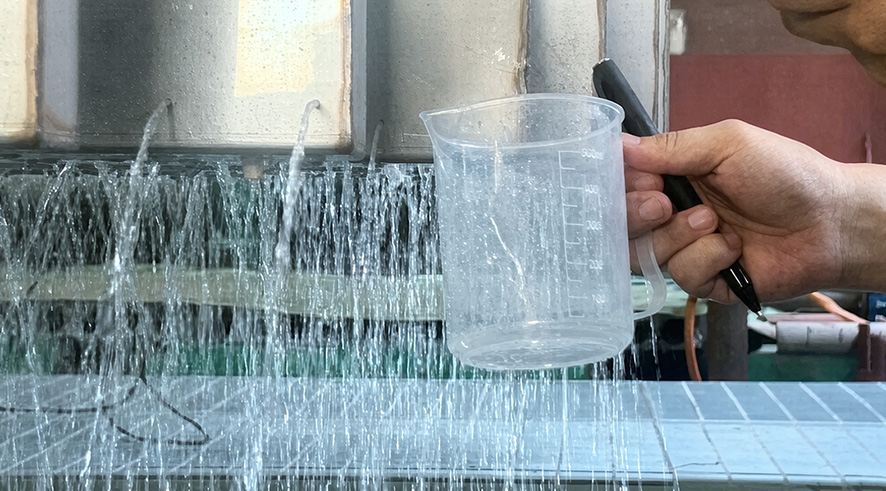

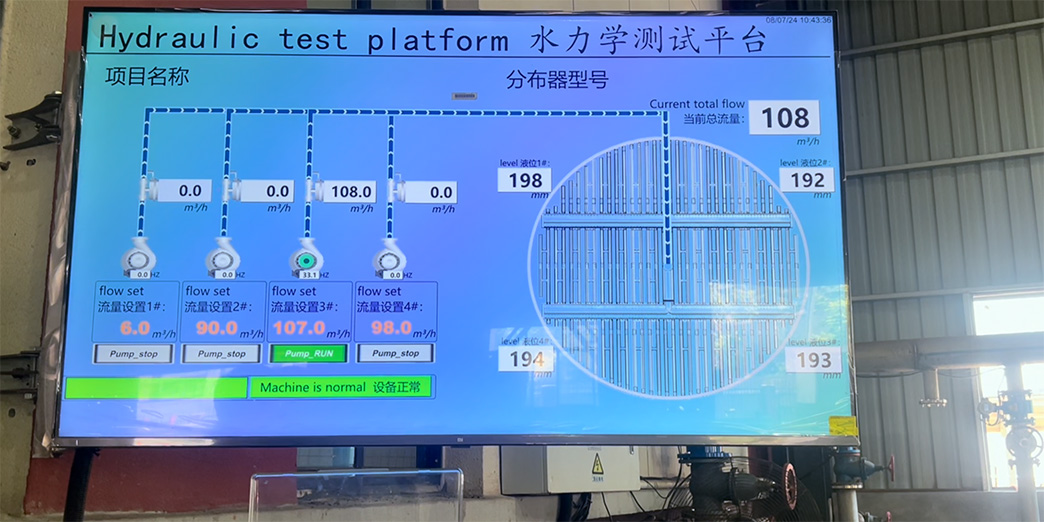

Рисунок 3: Тест с использованием красителя-трассера — равномерное распределение (слева) против сильного образования каналов из-за плохо спроектированного распределителя (справа).
Шаг 1 — Диаметр башни: < 0,8 м → Распылитель. 0,5-3 м → Трубчатый патрубок. > 1,5 м → Поддон.
Шаг 2 — Диапазон загрузки жидкости: Рассчитайте минимальное и максимальное соотношение л/г. Для сопла требуется самый широкий диапазон регулировки (10:1). Для распылительных форсунок необходимы узкие полосы (2:1).
Шаг 3 — Рабочее давление: Для вакуумной обработки используйте вакуумные форсунки. Избегайте распылительных насадок (загрязнение воздуха снижает вакуум). Используйте трубный отвод или поддон.
Шаг 4 — Потенциал загрязнения: Присутствуют твердые частицы? Используйте поддон с большими V-образными выемками или распылительными форсунками. Избегайте использования небольших отверстий на трубах.
Шаг 5 — Чувствительность упаковки: Для высокоэффективной структурированной упаковки (500Y, 700Y) требуется однородность ≥95%. Для случайной упаковки допустима однородность 80-85%.

Чем лучше упаковка, тем чувствительнее она к качеству распределения. Упаковка 250Y с 20% неравномерностью распределения может потерять 15% своей эффективности. Упаковка 500Y с той же неравномерностью распределения может потерять 40% или болееИменно поэтому мы всегда рекомендуем использовать структурированную набивку 500Y в сочетании с высокоточным дозатором. Для получения полной информации см. наше руководство по выбору набивки, основанное на 5 факторах.
| Режим отказа | Причина | Профилактика |
| Засорение | Твердые вещества, кокс или соль (NaCl, CaCO₃).3) осаждение | Увеличьте диаметр отверстий; укажите самодренажную конструкцию; установите фильтры. |
| Наклон / Неровность | Неправильная установка или смещение опорного кольца. | При установке используйте строительный уровень; приварите опорное кольцо с гарантированной плоскостностью. |
| Мигающий | Падение давления на подающей трубе вызывает частичное испарение. | Увеличьте диаметр подающей трубы; уменьшите скорость потока на входе ниже 1,5 м/с. |
| Плач | Работа при нагрузке ниже минимального уровня жидкости. | Укажите более широкий угол наклона; используйте V-образный вырез вместо просверленных отверстий. |
К распределителям применяются те же правила защиты от коррозии, что и к уплотнению, — с одной дополнительной сложностью: застойные лужи жидкостиЗастойные зоны и углубления могут концентрировать коррозионные вещества, ускоряя коррозию. Для полного сравнения материалов см. наше руководство по структурированной набивке из стали 304 и 316L.

Рисунок 4: Установка распределителя воды через люк — правильное выравнивание имеет решающее значение.

Выбирая перфорированную пластинчатую структурированную насадку за её способность к самоперераспределению, вы получаете встроенный запас прочности. Перфорация позволяет жидкости перемещаться вбок между каналами, частично компенсируя незначительные неравномерности распределения. Это делает перфорированную пластину оптимальным выбором для модернизации, где существующий распределитель заменить невозможно.
В: Как часто следует проверять распределитель жидкостей?
А: Каждый оборот. Даже 10%-ная потеря равномерности распределения может снизить эффективность колонны на 20-30%. Визуальный осмотр с помощью эндоскопа или люка занимает минуты и предотвращает месяцы некачественной работы.
В: Можно ли повторно использовать старый дистрибьютор с новой упаковкой?
A: Только если он изначально был разработан для того типа наполнителя, который вы устанавливаете. Распределитель, рассчитанный на 250Y, будет работать хуже с 500Y, потому что плотность капель слишком низкая. Всегда проверяйте количество капель на м².
В: Какова идеальная плотность при каплепадении?
А: При использовании структурированной насадки следует стремиться к одной точке каплеобразования на каждые 50-100 см² поперечного сечения башни. При использовании произвольной насадки допускается одна точка каплеобразования на каждые 100-200 см².
