Camel hump support grid formed from stamped steel plates with arched profile

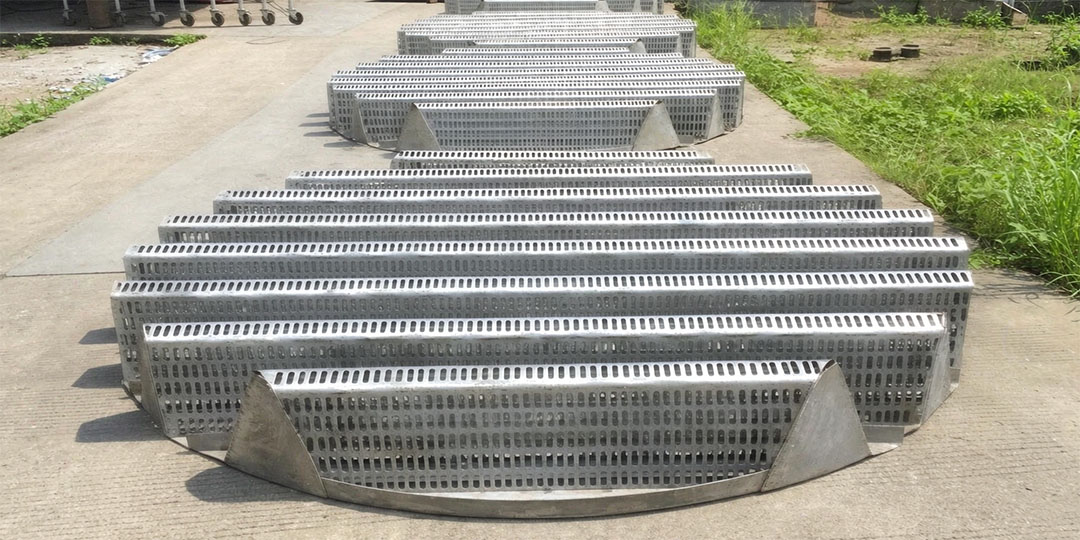

Рисунок 1: Опорная решетка в виде верблюжьего горба — непрерывный арочный профиль, выштампованный из стальной пластины.

Опорная сетка в форме верблюжьего горба: проектные и нагрузочные данные.

Техническое уведомление: Опорная решетка — это фундамент вашего набивного слоя. Выход из строя опоры означает обрушение набивки, блокировку потока газа и дорогостоящую остановку производства. Решетки с «верблюжьим горбом» (или «верблюжьей спиной») обеспечивают более 90% открытой площади и исключительную несущую способность — но только если они спроектированы с учетом конкретных нагрузок на ваши колонны. Вот необходимые вам данные.

1. Что такое опорная сетка для "верблюжьего горба"?

Опорная решетка в форме верблюжьего горба — также называемая решеткой в ​​форме верблюжьего спина — изготавливается из стальных пластин, отштампованных в виде непрерывных арочных (волновых) профилей. «Горбы» создают жесткую несущую конструкцию, а пространства между арками обеспечивают большую площадь для прохождения газа и жидкости. В отличие от решеток из плоских стержней, арочная геометрия превращает каждое ребро в несущую балку.

Engineering drawing of camel hump support grid showing arch height, plate thickness, and hole pattern

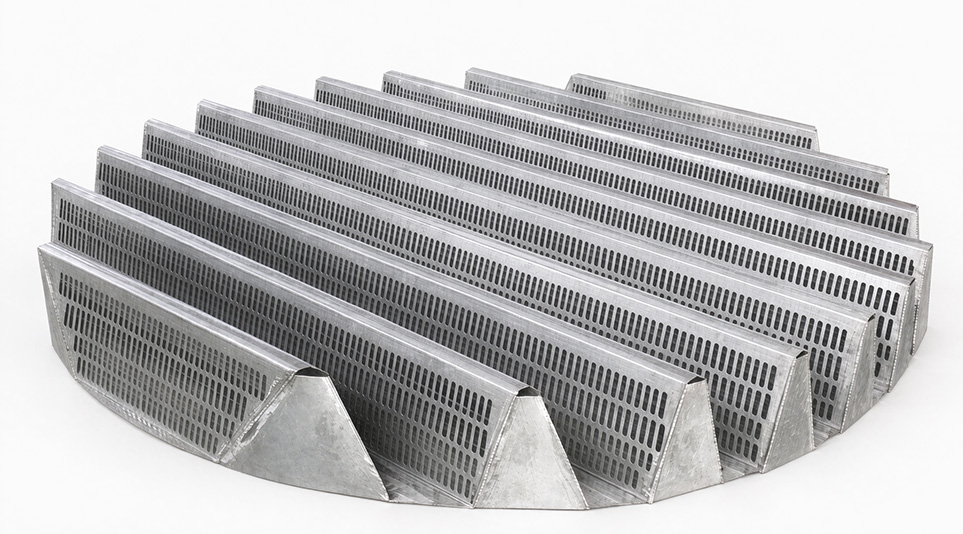

Рисунок 2: Основные размеры — высота арки (H), толщина пластины (t) и коэффициент открытой площади.

2. Параметры проектирования

ПараметрТипичный диапазонПримечание к проекту
Открытая территория90 - 95%Минимизирует падение давления в плоскости опоры.
Высота арки150 - 300 ммБолее высокие арки несут большую нагрузку, но уменьшают высоту ложа.
Толщина пластины3–6 ммОпределяется расчетной донкой (см. раздел 3).
Ширина модуля300 - 500 ммДолжен проходить через люк колонны (обычно диаметром DN500 или больше).
Диаметр отверстия10 - 25 ммНеобходимо найти баланс между отводом жидкости и предотвращением обратного схватывания.

3. Данные о несущей способности

Несущая способность решетки типа «верблюжий горб» зависит от трех переменных: толщины плиты, высоты свода и марки материала. Общая нагрузка на слой включает в себя вес наполнителя, содержание жидкости и любой перепад давления со стороны технологического процесса.

Типичная несущая способность в зависимости от толщины листа (SS316L, высота свода 200 мм):

  • • Пластина толщиной 3 мм: ~2500 кг/м² (легкая нагрузка; подходит для кроватей 250Y) < (3 м высотой)
  • • Пластина толщиной 4 мм: ~4500 кг/м² (стандартная нагрузка; большинство применений 500Y)
  • • Пластина толщиной 6 мм: ~8000 кг/м² (для тяжелых условий эксплуатации; высокие платформы, высокая влагоемкость, вакуумная обработка)

Коэффициент запаса прочности конструкции: Всегда указывайте как минимум 2,5-кратный коэффициент запаса прочности по сравнению с расчетной рабочей нагрузкой. При температуре выше 300°C требуется снижение номинальной мощности — проконсультируйтесь с нашими инженерами.

Side-by-side comparison of camel hump support grid versus traditional bar grid open area

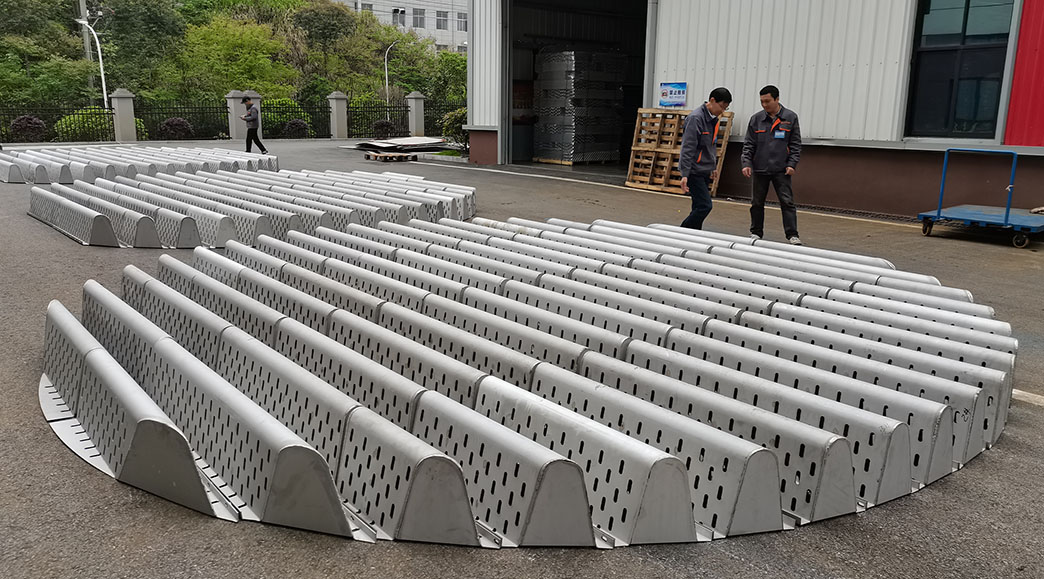

Рисунок 3: Решетка типа «верблюжий горб» (слева) обеспечивает более 90% открытой площади по сравнению с примерно 45% у традиционной решетки (справа).

4. Верблюжий горб или решетка: что выбрать?

ФакторСетка «Верблюжий горб»Сетка из полос
Открытая территория90 - 95%40-50%
Падение давленияМинимальныйот умеренного до высокого
Перераспределение жидкостиВстроенная система (арочные желоба собирают и повторно капают воду)Нет (требуется отдельный пылесборник)
ГрузоподъемностьВысокая (арка выступает в роли балки)Умеренный
Риск загрязненияНизкие (самоосушающиеся долины)Более высокая (плоские поверхности задерживают твердые частицы)

5. Четырехэтапный метод выбора

Шаг 1 — Рассчитайте нагрузку на кровать: Плотность насыпного слоя × высота слоя × площадь башни + объем удерживаемой жидкости (обычно 5-15% от объема насыпного слоя). Упаковка 500YОжидается, что теплопроводность составит примерно 7,2 кг/м² на миллиметр высоты ложа.

Шаг 2 — Проверьте доступ к люку: Ширина модуля должна быть ≤ внутренний диаметр люка минус зазор 50 мм. Стандартный люк DN500 → максимальная ширина модуля 450 мм.

Шаг 3 — Проверка условий процесса: Для работы при температурах выше 300°C требуется более толстая пластина или улучшенный сплав. Для работы в вакууме необходим плавный вход газа (профиль с выступом минимизирует потери на входе).

Шаг 4 — Сопоставьте показатели коррозионной стойкости: Тот же сплав, что и в вашей упаковке. См. наши Сравнение марок стали 304 и 316L для определения пороговых значений содержания хлоридов.

Workers installing camel hump support grid modules through a manway in a distillation column

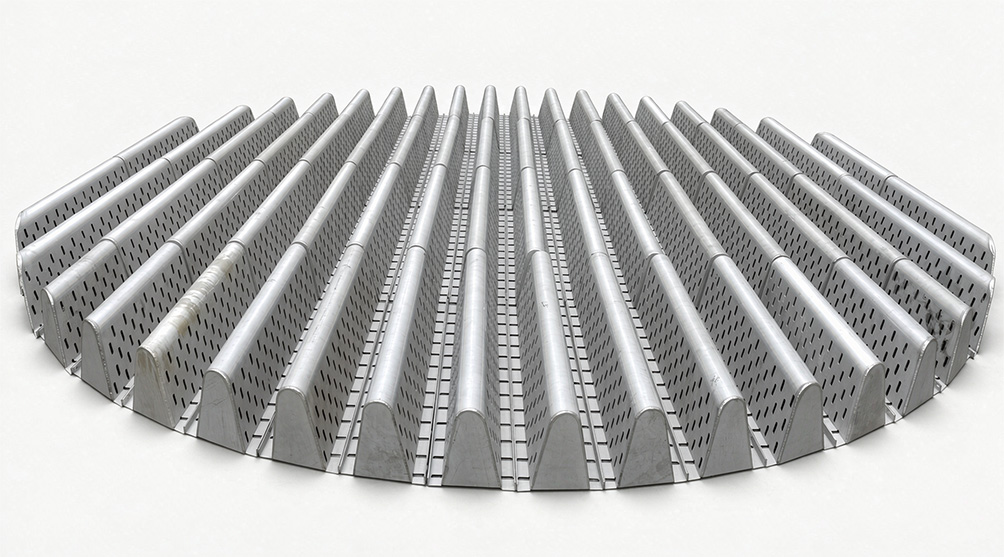

Рисунок 4: Установка модулей решетки типа «верблюжий горб» через люк DN500.

6. Выбор материалов

Коррозия и температурные пределы

  • SS304L: Чистые органические продукты, при комнатной температуре. Наиболее экономичный вариант.
  • SS316L: Аминное обслуживание, H2С, КО2Следовые количества хлоридов. Стандартное содержание для нефтеперерабатывающих заводов.
  • Дуплекс 1.4462: Содержание хлоридов > 500 ppm, более высокая механическая прочность при такой температуре.
  • Титан марки 2: Агрессивные хлориды, влажный Cl2, удаление морской воды.

7. Установка и распространенные виды неисправностей

Режим отказаПричинаПрофилактика
Постоянная деформацияПолзучесть при перегрузке или высокой температуреПримените коэффициент запаса прочности 2,5×; уменьшите номинальную мощность при температуре выше 300 °C.
Провал упаковкиДиаметр отверстия слишком велик для размера упаковки.Максимальное отверстие составляет 60% от расстояния между гофрированными слоями упаковочной бумаги.
Обход газаРазрывы между модулями и оболочкойПри монтаже приварите уплотнительные ленты по периметру.
Коррозионная перфорацияКонцентрированные коррозионные вещества в долинахУкажите тот же сплав, что и наполнитель; обеспечьте дренаж.

8. Сотрудничество с дистрибьюторами жидкостей

Решетка в форме верблюжьего горба располагается в нижней части набивного слоя. Над ней находится наполнитель, а над ним — распределитель жидкости. Дугообразные углубления решетки естественным образом собирают жидкость и действуют как грубый перераспределитель — это особенно ценно в сочетании с перфорированными пластинчатыми наполнителями, которые обеспечивают боковое перераспределение через перфорации. Для получения полного обзора выбора наполнителя см. наше руководство по 5 факторам.

Complete tower internals assembly showing camel hump grid, structured packing, and liquid distributor

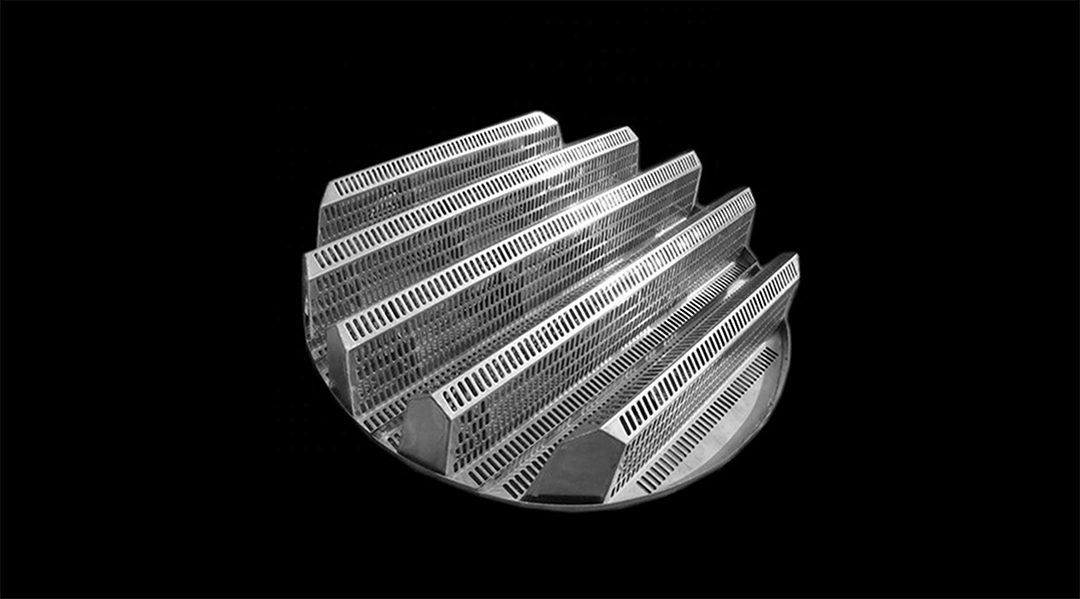

Рисунок 5: Внутреннее устройство всей башни в сборе — решетка в форме верблюжьего горба внизу, структурированная насадка посередине, распределитель жидкости сверху.

Краткий раздел часто задаваемых вопросов

В: Может ли решетка в форме верблюжьего горба заменить отдельный коллектор жидкости?

А: Во многих случаях — да. Арочные долины собирают жидкость и капают на нижележащий слой, обеспечивая базовое перераспределение. Однако для высоких колонн (> 6 м высоты слоя) или при сильном нарушении распределения на средних уровнях все же рекомендуется использовать специальный сборщик и перераспределитель жидкости.

В: Как предотвратить выпадение наполнителя через отверстия сетки?

A: Максимальный диаметр отверстий не должен превышать 60% от расстояния между гофрированными слоями упаковочного материала. Для 250Y (расстояние между гофрированными слоями ~25 мм) диаметр отверстий должен быть ≤ 15 мм. Для 500Y (расстояние между гофрированными слоями ~12 мм) диаметр отверстий должен быть ≤ 7 мм. При необходимости мы можем предоставить сетчатую накладку.

В: Какова максимальная температура для решеток из нержавеющей стали SS316L с профилем "верблюжий горб"?

A: Нержавеющая сталь SS316L сохраняет свою прочность до ~425°C. При более высоких температурах ползучесть становится значительной — для непрерывной эксплуатации при температуре выше 450°C мы рекомендуем дуплексную сталь или инконель 625.

Нужны инженерные чертежи и расчеты нагрузок?

Компания FXSINO поставляет опорные решетки для башенных конструкций с полным комплектом механических расчетов, сертификатами качества материала и соответствующими внутренними элементами башни. Пришлите нам идентификатор вашей башни, высоту рабочей поверхности и условия процесса — мы разработаем оптимальное решение.

Свяжитесь с FXSINO: jackieqiu9202@gmail.com | +86 18507999558
