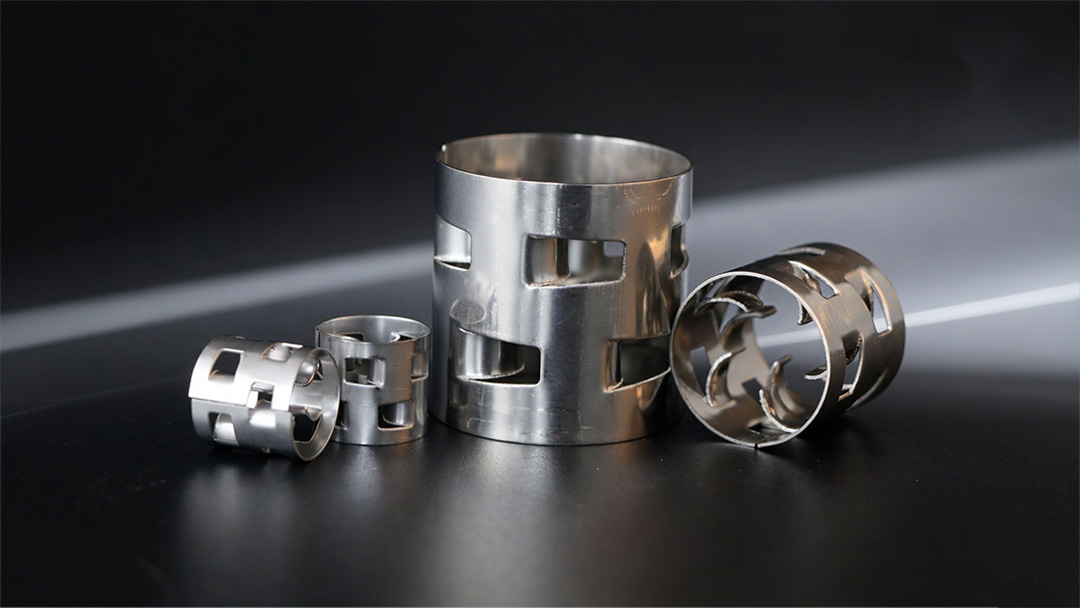

Рисунок 1: Кольцо Палла из нержавеющей стали — цилиндрический корпус со штампованными окнами и загнутыми внутрь пальцами.
Техническое уведомление: При работе колонны при температуре выше 100°C, в вакууме или при работе с углеводородами и газом под высоким давлением пластиковые наполнители деформируются или выходят из строя. Металлические кольца Палла из нержавеющей стали обеспечивают долю пустот более 95%, низкое падение давления и механическую прочность, необходимую для поддержки глубоких слоев — это отраслевой стандарт для дистилляции и очистки.
Кольцо Палла — это усовершенствованная версия классического кольца Рашига. Сохраняя цилиндрическую форму (высота равна диаметру), его стенка имеет два ряда отверстий, а образовавшиеся металлические выступы загнуты внутрь к центру. Это простое изменение кардинально меняет характеристики: отверстия создают внутренние поверхности и открытые каналы, которые значительно улучшают распределение жидкости, эффективность массопереноса и производительность, одновременно снижая перепад давления.
Штамповка колец из полосы нержавеющей стали (а не литье) обеспечивает им высокую точность размеров, тонкие стенки и стабильную механическую прочность — все это крайне важно для крупномасштабных промышленных колонн.

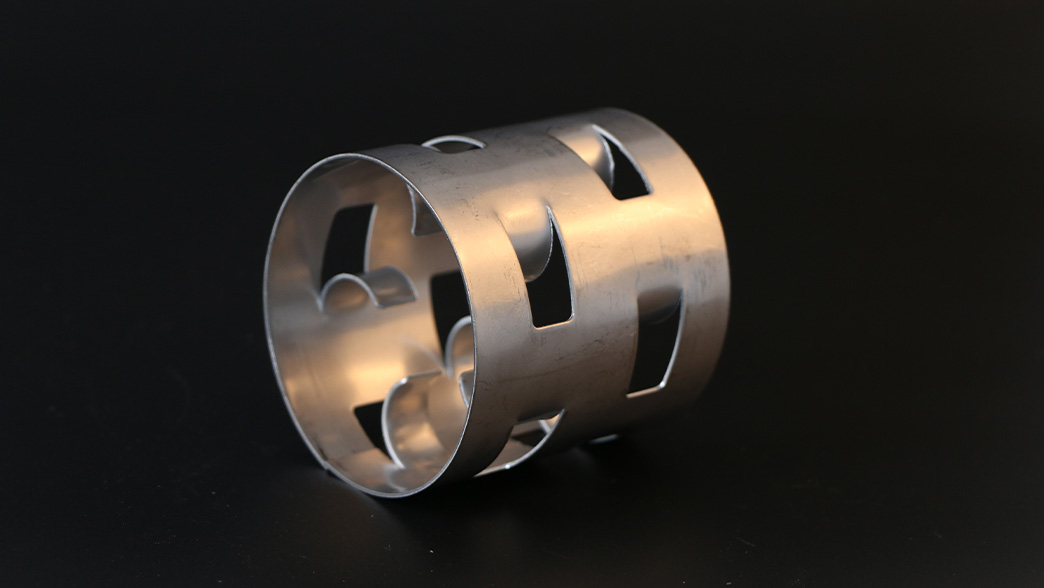

Рисунок 2: Перфорированные окна и изогнутые внутрь пальцы создают внутренние смачивающие поверхности.
В таблице ниже приведены стандартные размеры для стали SS304 с толщиной стенки 0,3–1,2 мм. Насыпная плотность зависит как от марки материала, так и от толщины стенки; приведенные значения являются справочными.
| Размеры (Д×В×Т) (мм) | Площадь поверхности (м²/м³) | Доля пустот (%) | Количество в упаковке (шт./м³) | Насыпная плотность (кг/м³) |
|---|---|---|---|---|
| 16 × 16 × 0.3 | 362 | 94.9 | 214,000 | 396 |
| 25 × 25 × 0,5 | 219 | 95.0 | 51,940 | 393 |
| 38 × 38 × 0,6 | 146 | 95.9 | 15,180 | 318 |
| 50 × 50 × 0,8 | 109 | 96.0 | 6500 | 314 |
| 76 × 76 × 1.2 | 71 | 96.1 | 1,830 | 308 |
Источник данных: составлено на основе стандартных отраслевых технических паспортов (SS304, теоретические значения приведены для справки; фактическая объемная плотность зависит от толщины стенки). Изготовление на заказ по индивидуальным размерам (6/10/13/89/100 мм) и нестандартной толщине возможно по запросу.

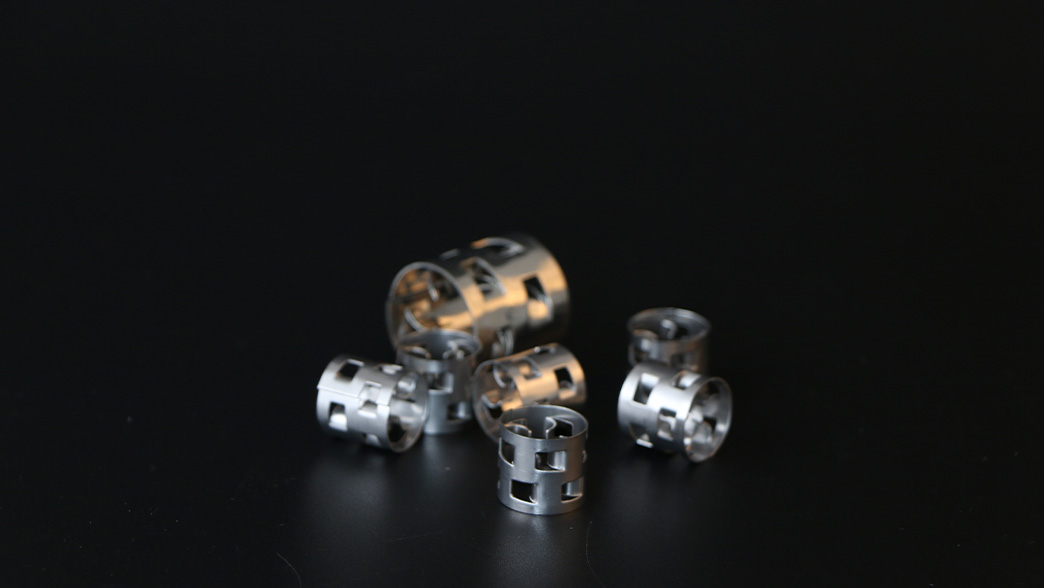

Рисунок 3: Выбор материалов — металл для высоких температур и давления, пластик для защиты от коррозии, керамика для экстремальных температур.
| Материал | Рабочая температура | Типичное применение |
|---|---|---|
| SS304 / 304L | До ~400°C | Очистка органических соединений, фракционирование углеводородов, общее техническое обслуживание. |
| SS316 / 316L | До ~400°C | Поглощение кислых газов, амин/CO2 сервис, потоки, содержащие хлориды |
| Углеродистая сталь | До ~350°C | Экономически выгодное, некоррозионное обслуживание с использованием углеводородов. |
| Дуплекс 2205 / 904L | До ~300°C | Высокое содержание хлоридов / морская вода, агрессивная коррозия |
| Хастеллой / Титан / Монель | Зависимость от сплава | Сильная коррозия, галогениды, горячие кислоты |
Для более подробного анализа выбора между сталью марок 304 и 316L, ознакомьтесь с нашим руководством по материалам 304 и 316L. Доступные марки включают SS304, 304L, 316, 316L, 410, дуплексную сталь 2205, 904L, а также углеродистую сталь и экзотические сплавы.
Металлические кольца Палла применяются в процессах разделения, абсорбции и десорбции — как при атмосферном давлении, так и в вакууме, где минимизация перепада давления имеет решающее значение.
Рисунок 4: Загрузка колец Палла из нержавеющей стали в дистилляционную колонну.
В: В каких случаях следует отдавать предпочтение металлическим кольцам Палла перед пластиковыми?
A: Металл следует выбирать при рабочих температурах выше 100°C, в вакууме, при высоком давлении или при работе с углеводородными/органическими потоками, где пластмассы деформируются или набухают. Для агрессивных сред при температурах ниже 100°C более экономичными являются пластмассы, такие как полипропилен (PP) или политетрафторэтилен (PTFE).
В: Сколько наполнителя мне понадобится для моей колонны?
A: Используйте количество изделий из таблицы. Для колонны с внутренним диаметром 1,5 м и высотой основания 4 м с кольцами 38 мм: π × 0,75² × 4 × 15 180 ≈ 107 200 штук. Свяжитесь с нами, указав внутренний диаметр вашей колонны и высоту основания, чтобы получить точную цену.
В: Можно ли использовать кольца Палла из нержавеющей стали со структурированной набивкой?
А: Да. Металлические кольца Палла произвольной формы часто используются в нижних или верхних слоях колонны вместе со структурированной набивкой, особенно при модернизации или там, где необходимо перераспределение. Мы можем разработать гибридную конструкцию слоя для вашей колонны.
Компания FXSINO поставляет металлические кольца Палла из нержавеющей стали марок SS304, 304L, 316 и 316L всех стандартных размеров (16/25/38/50/76 мм), с возможностью выбора углеродистой стали, дуплексной стали, хастеллоя или титана. Каждая партия поставляется с сертификатами качества материала (MTC по ASTM A240) и протоколами контроля размеров.
